2

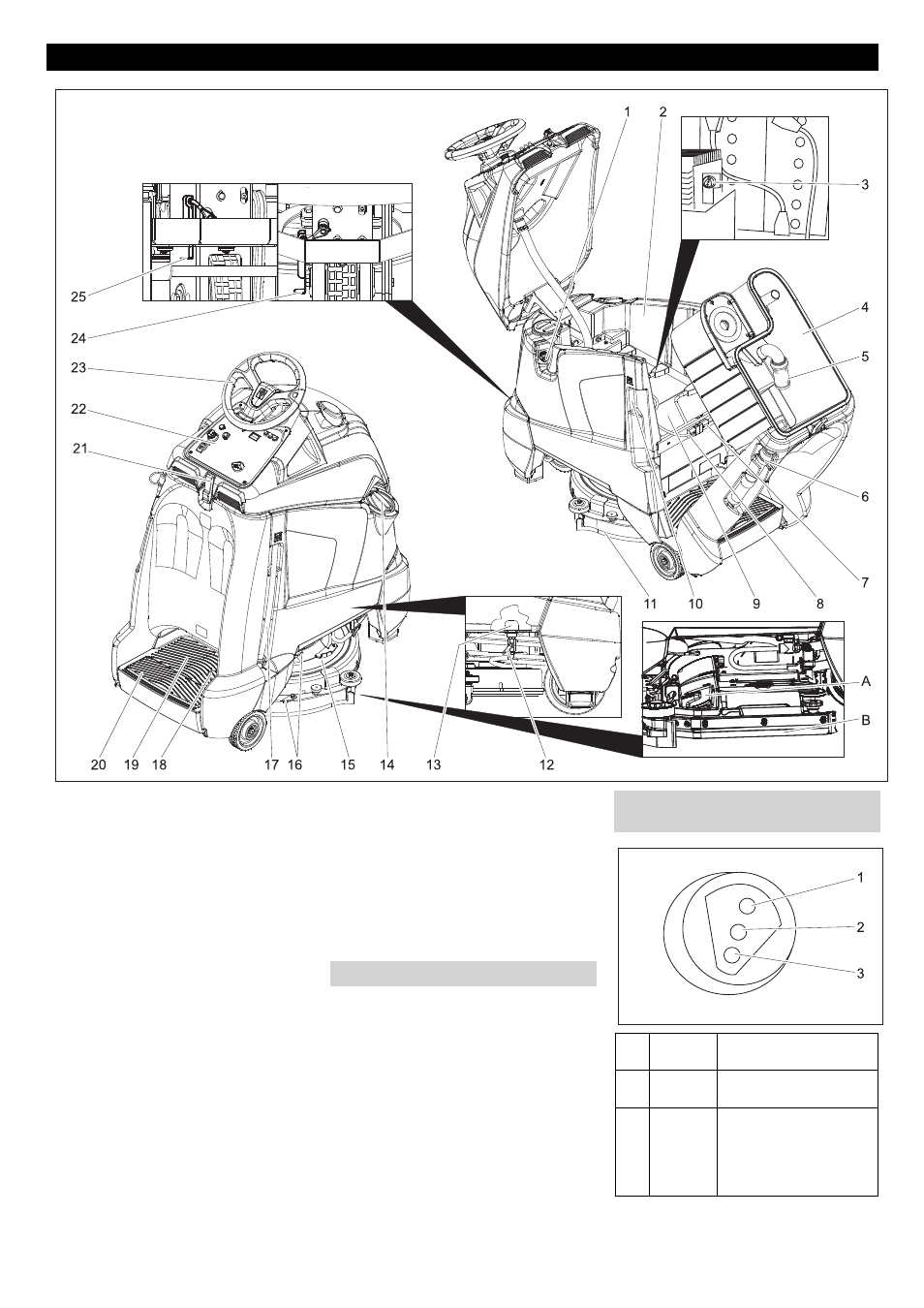

1 Извод за маркуч, автоматика на пъл-
нене
2 Резервоар чиста вода
3 Индикация за зареждане на батерия-
та (само при вариант Bp Pack)
4 Резервоар мръсна вода
5 Поплавък
6 Изпускателен маркуч мръсна вода
7 Щекер на уреда
8 Щепсел на акумулатора
9 Акумулатор
10 Щепсел на зарядното устройство
(само при вариант Bp Pack)
11 Лента засмукване
12 Вентил чиста вода
13 Сито за прясна вода
14 Капак резервоар за чиста вода
15 Почистваща глава
16 Окачване на лента засмукване за
силно замърсяване (двустепенен ме-
тод)
17 Индикация за нивото на чистата вода
Шлаух за изпускане на чистата вода
18 Педал на газта
19 Място за разполагане на обслужва-
щия
20 Защитен педал
21 Заключване
22 Обслужващ пулт
23 Волан
24 Деблокиращ лост, придвижване
25 Деблокиращ лост, избутване
A Метяща рамка за груба мръсотия
(само вариант BR)
B Защита против пръскане, странична
(само вариант BR)
–
Обслужващите елементи за процеса
на обслужване са жълти.
–
Обслужващите елементи за под-
дръжка и сервиз са светлосиви.
Обслужващи и функционални елементи
Цветно обозначение
Индикация на състоянието на
зареждане
1
зелен
Свети: процесът на за-
реждане е приключил.
2
жълто
Свети: крайна фаза на
процеса на зареждане.
3
червено Свети: процес на за-
реждане.
Мига: инициализиране
на зарядното устрой-
ство.
