- 2

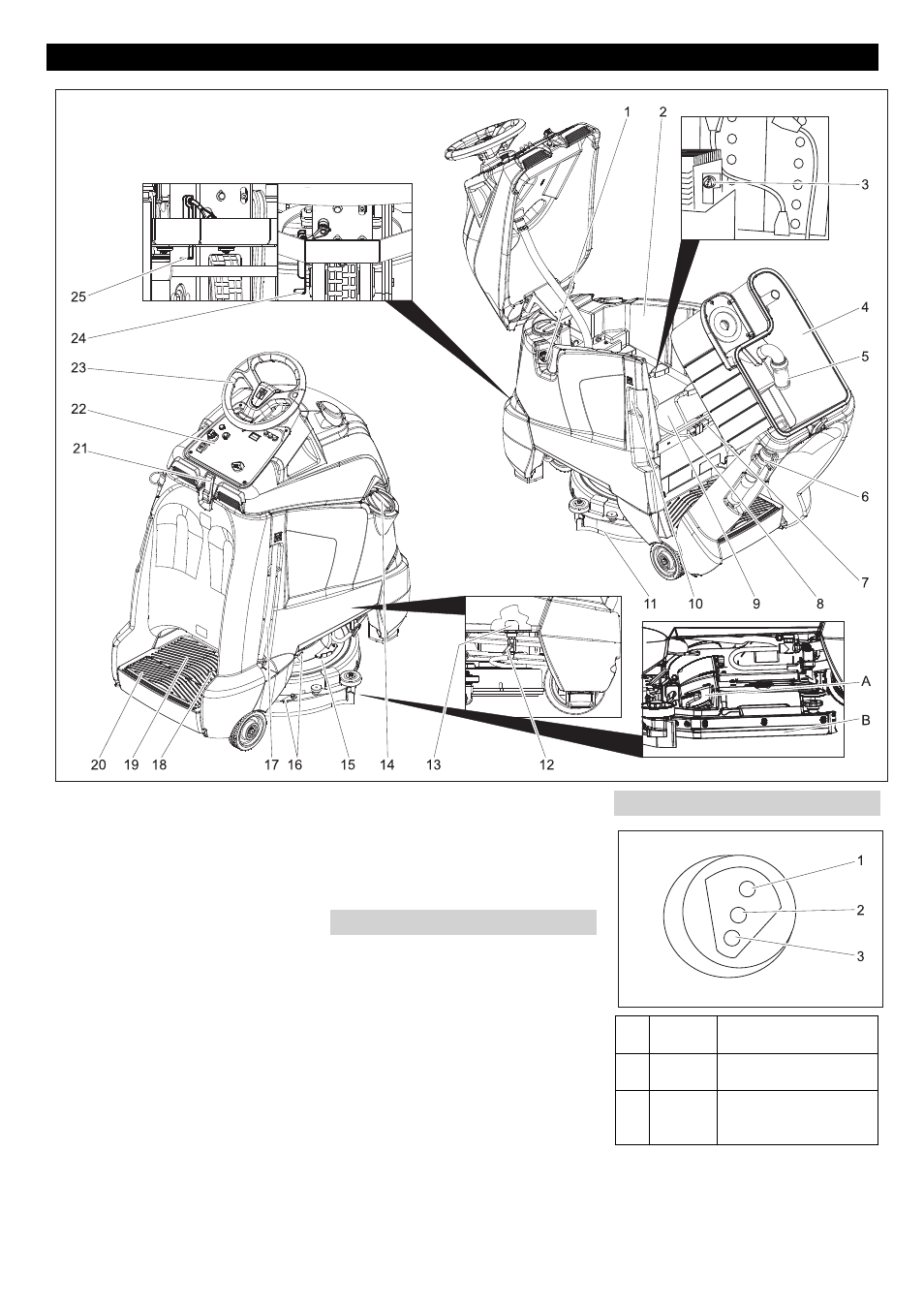

1 Tömlőcsatlakozás, töltő automatika
2 Friss víz tartály
3 Feltöltési állapot kijelző (csak Bp Pack
változat esetén)
4 Szennyvíz tartály
5 Úszó
6 Szennyvíz leeresztő tömlő
7 Készülék csatlakozódugó
8 Akkumulátor csatlakozó
9 Akkumulátor
10 Hálózati dugó töltőkészülék (csak a Bp
Pack változatnál)
11 Szívópofa
12 Friss víz szelep
13 Tiszta víz szűrő
14 Friss víz tartály fedele
15 Tisztítófej
16 Szívófej felfüggesztés erős szennyező-
désekhez (két-lépeses módszer)
17 A friss víz mennyiségének kijelzője
Friss víz leeresztő tömlő
18 Gázpedál
19 Állófelület a kezelő számára
20 Biztonsági pedál
21 Fedél
22 Kezelőpult
23 Kormány
24 Kioldókar, menet
25 Kioldókar, tolás
A Durva szennyeződés seprő tartály
(csak BR változat)
B Fröccsenés védelem, oldalt (csak BR
változat)
– A tisztítási folyamat kezelő elemei sár-
gák.
– A karbantartás és szerviz kezelő elemei
világos szürkék.
Kezelési- és funkciós elemek
Szín megjelölés
Feltöltési állapot kijelzője
1 zöld Világít: A feltöltés befeje-
ződött.
2 sárga Világít: A töltés végső fá-
zisa.
3 piros Világít: Töltési folyamat.
Villog: Töltőkészülék ini-
cializálása.
174 HU
