- 7

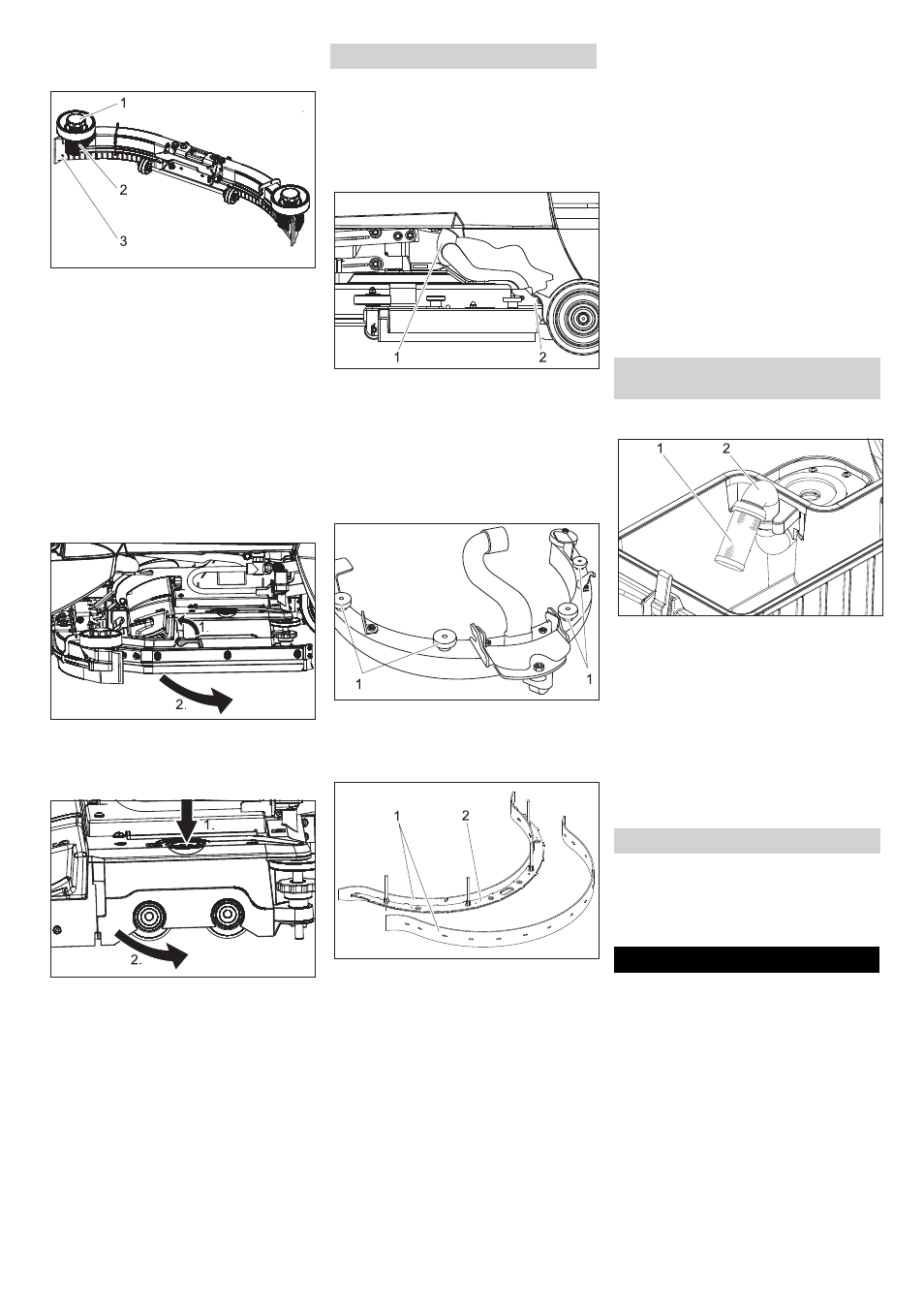

 Ściągnąć belkę ssącą.
1 Uchwyt gwiazdowy
2 Element z tworzywa sztucznego
3 Listwa gumowa
 Wykręcić chwyty gwiazdowe.
 Zdjąć elementy z tworzywa sztuczne-
go.
 Zdjąć listwy gumowe.
 Obrócić listwy gumowe lub założyć no-
we.
 Nasunąć nowe elementy z tworzywa
sztucznego.
 Wkręcić chwyty gwiazdowe i dociąg-
nąć.
 Odchylić dźwignię odblokowującą ku
górze.
 Odchylić osłonę przeciwbryzgową do
przodu.
 Nacisnąć przycisk wymiany szczotek i
odchylić na bok pokrywę głowicy szczo-
tek.
 Wyjąć szczotkę.
 Włożyć nową szczotkę i zatrzasnąć.
 Zamknąć pokrywę, wyregulować
szczotki i zatrzasnąć pokrywę.
 Odchylić z powrotem osłonę przeciw-
bryzgową.
 Odchylić dźwignię odblokowującą ku
dołowi.
 Przełącznik wyboru programu ustawić
na opcję Jazda.
 Obrócić kluczyk zapłonowy w położenie
„0” i wyjąć go ze stacyjki.
 Zdjąć wąż ssący z belki ssącej.
1 Wąż ssący
2 Złącze belki ssącej
 Zdjąć wąż ssący z belki ssącej.
 Poluzować złącze belki ssącej.
 Ściągnąć belkę ssącą.
 Zdemontować belkę ssącą.
1 Nakrętka radełkowana
 Odkręcić nakrętki radełkowane.
 Wyjąć wkład belki ssącej ku dołowi.
1 Listwa gumowa
2 Wkład belki ssącej
 Zdjąć listwy gumowe z wkładu belki
ssącej.
Wskazówka:
Listwa gumowa może być obrócona 3 razy,
aż do zużycia wszystkich krawędzi. Potem
potrzebna jest nowa listwa gumowa.

Obrócić lub wymienić listwy gumowe i
ponownie zawiesić na hak wkładu belki
ssącej.
 Wkład belki ssącej włożyć do belki ssą-
cej.
 Nałożyć i przykręcić nakrętki radełko-
wane.
 Podnieść głowicę czyszczącą.
 Obrócić kluczyk zapłonowy w położenie
„0” i wyjąć go ze stacyjki.
 Dźwignię odblokowującą szczotkę tar-
czową przekręcić w kierunku przeciw-
nym do ruchu wskazówek zegara -
szczotka opada i można ją wyjąć spod
urządzenia.
 Nową szczotkę trzymać pod głowicą
czyszczącą.
 Dźwignię odblokowującą szczotki tar-
czową przekręcić w kierunku zgodnym
z ruchem wskazówek zegara i szczotkę
nacisnąć ku górze.
 Poluzować dźwignię odblokowującą i
skontrolować mocne osadzenie szczot-
ki.
1 Sito z kulką pływaka
2 Rura
 Wyczyścić i opłukać sito.
 Skontrolować swobodę ruchu kulki pły-
waka.
Przy mocnym zabrudzeniu:

Trzymać rurę i zdjąć sito z rury.
 Wyczyścić sito i kulkę.
 Trzymać rurę i ponownie nałożyć sito.
W przypadku zagrożenia mrozem:

Opróżnić zbiornik brudnej i czystej wo-
dy.
 Odstawić urządzenie do pomieszcze-
nia, które jest chronione przed mrozem.
ƽ
Niebezpieczeństwo
Ryzyko obrażeń! Przed przystąpieniem do
każdej pracy na urządzeniu, stacyjkę usta-
wić w położeniu „0“, wyjąć kluczyk. Wyciąg-
nąć wtyczkę akumulatora.
ṇ Ostrzeżenie
Po wyłączeniu turbina ssąca jeszcze pra-
cuje. Czynności konserwacyjne podejmo-
wać dopiero po całkowitym zatrzymaniu
turbiny ssącej.
Przy usterkach, których nie można usunąć
przy pomocy bieżącej tabeli, należy we-
zwać autoryzowany serwis.
Wymienić lub obrócić listwy gumowe
Wymiana szczotek
Prace konserwacyjne BD 50/40 RS
Zdemontowanie belki ssącej
Wymienić lub obrócić listwy gumowe
Wymiana szczotek tarczowych
Prace konserwacyjne przy
wszystkich wariantach
Czyszczenie pływaka
Ochrona przeciwmrozowa
Zakłócenia
215 PL
