Στοιχεία χειρισμού και λειτουργίας, Αναγνωριστικό χρώματος, Ένδειξη κατάστασης φόρτισης – Karcher BD 50-40 RS Bp Pack User Manual
Page 136
-
2

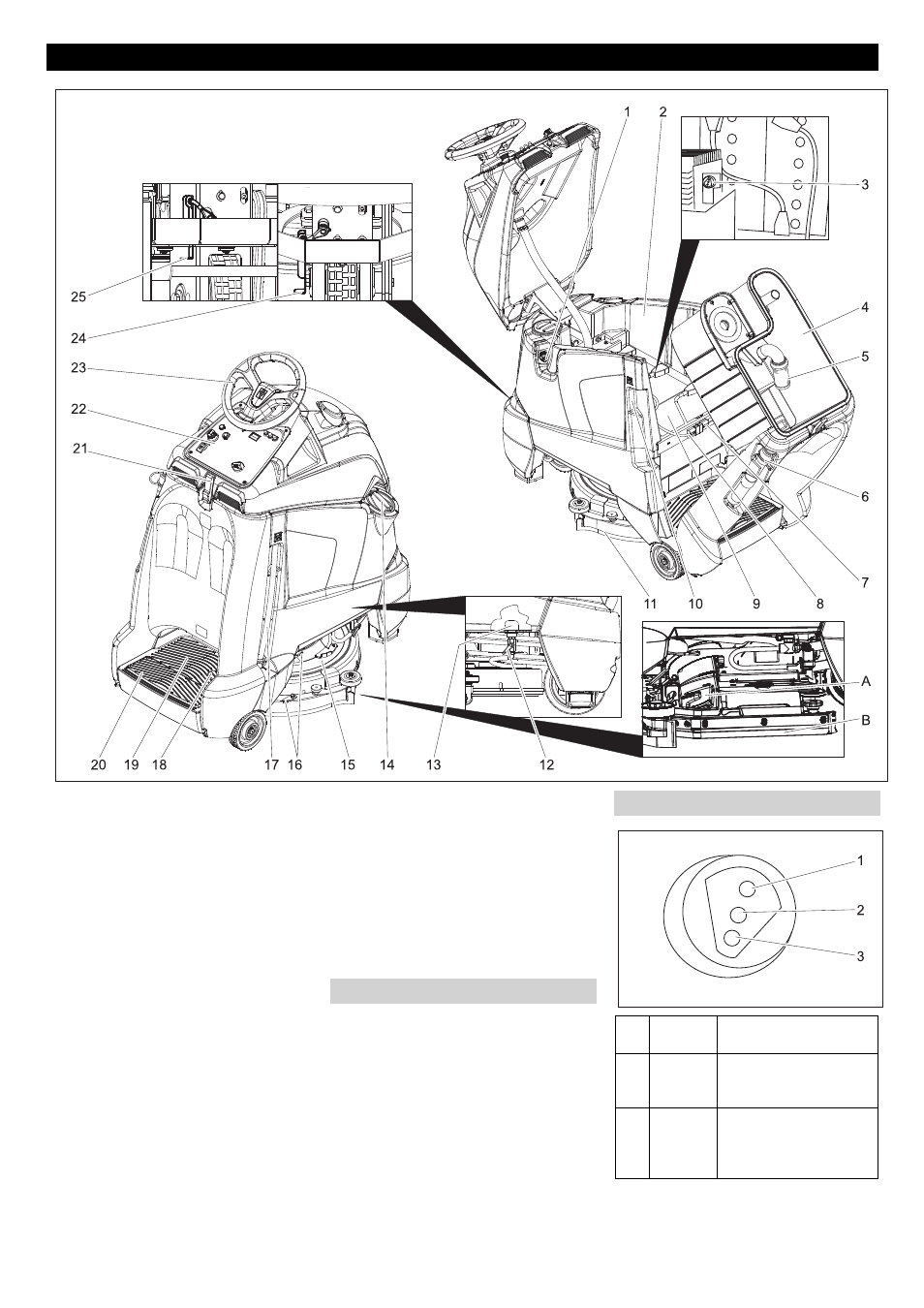

1 Σύνδεση ελαστικού σωλήνα, αυτόματο
σύστημα πλήρωσης
2 Δοχείο καθαρού νερού
3 Ένδειξη κατάστασης φόρτισης (μόνο
στην έκδοση Bp Pack)
4 Δοχείο βρώμικου νερού
5 Φλοτέρ
6 Ελαστικός σωλήνας απορροής βρώμι-
κου νερού
7 Φις συσκευής
8 Φις μπαταρίας
9 Μπαταρία
10 Βύσμα τροφοδοσίας φορτιστή (μόνο
στην έκδοση Bp Pack)
11 Ράβδος αναρρόφησης
12 Βαλβίδα φρέσκου νερού
13 Φίλτρο καθαρού νερού
14 Κάλυμμα δοχείου καθαρού νερού
15 Κεφαλή καθαρισμού
16 Ανάρτηση ράβδου αναρρόφησης για
έντονη ρύπανση (μέθοδος δύο βημά-
των)
17 Ένδειξη πλήρωσης καθαρού νερού
Ελαστικός σωλήνας απορροής καθα-
ρού νερού
18 Πεντάλ οδήγησης
19 Επιφάνεια για το χειριστή
20 Πεντάλ ασφαλείας
21 Μάνταλο
22 Κονσόλα χειρισμού
23 Τιμόνι
24 Μοχλός απασφάλισης, κίνηση
25 Μοχλός απασφάλισης, ώθηση
A Χοάνη σάρωσης ογκωδών ρύπων (μό-
νο παραλλαγή BR)
B Προστασία από ρανίδες, στο πλάι (μό-
νο παραλλαγή BR)
–
Τα χειριστήρια για τη διαδικασία καθα-
ρισμού είναι κίτρινα.
–
Τα χειριστήρια για τη συντήρηση και το
σέρβις είναι ανοικτά γκρίζα.
Στοιχεία χειρισμού και λειτουργίας
Αναγνωριστικό χρώματος
Ένδειξη κατάστασης φόρτισης
1
πράσινο Αναμμένη: Η διαδικασία
φόρτισης ολοκληρώθηκε.
2
κίτρινο
Αναμμένη: Τελική φάση
της διαδικασίας φόρτι-
σης.
3
κόκκινο
Αναμμένη: Διαδικασία
φόρτισης.
Αναλαμπή: Προετοιμα-
σία φορτιστή.
