- 2

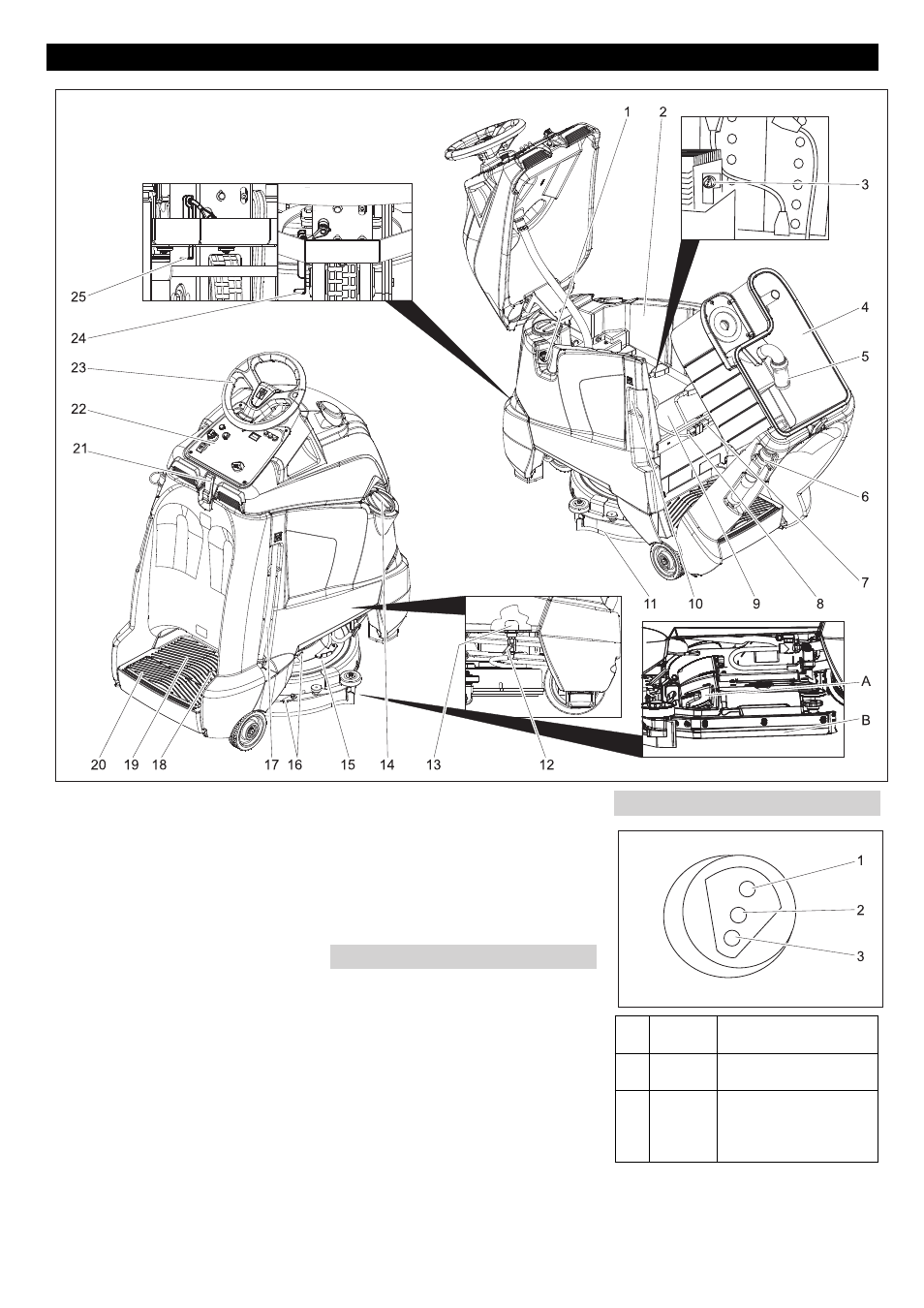

1 Priključak creva, automatika za
punjenje
2 Rezervoar za svežu vodu
3 Indikator punjenja akumulatora (samo
kod verzije Bp Pack)
4 Rezervoar prljave vode
5 Plovak
6 Ispusno crevo prljave vode
7 Utikač uređaja
8 Akumulatorski utikač
9 Akumulator
10 Strujni utikač punjača (samo kod verzije
Bp Pack)
11 Usisna konzola
12 Ventil za svežu vodu
13 Mrežica za svežu vodu
14 Poklopac rezervoara sveže vode
15 Blok čistača
16 Nosač usisne konzole za jaka
zaprljanja (rad u dva koraka)
17 Indikator napunjenosti rezervoara
sveže vode
Crevo za ispuštanje sveže vode
18 Vozna pedala
19 Platforma za stajanje tokom rada
20 Sigurnosna papučica
21 Zatvarač
22 Komandni pult
23 Upravljač
24 Otkočna poluga, vožnja
25 Otkočna poluga, guranje
A Fioka za nakupljenu grubu prljavštinu
(samo varijanta BR)
B Bočna zaštita od prskanja (samo
varijanta BR)
– Komandni elementi za proces čišćenja
su žuti.
– Komandni elementi za održavanje i
servis su svetlo sivi.
Komandni i funkcioni elementi
Oznaka u boji
Indikator stanja akumulatora
1 zelena Svetli: Postupak punjenja
je završen.
2 žuto Svetli: Završna faza
punjenja.
3 crveno Svetli: Postupak
punjenja.
Treperi: Inicijalizacija
punjača.
258 SR
