Page 124
-
2

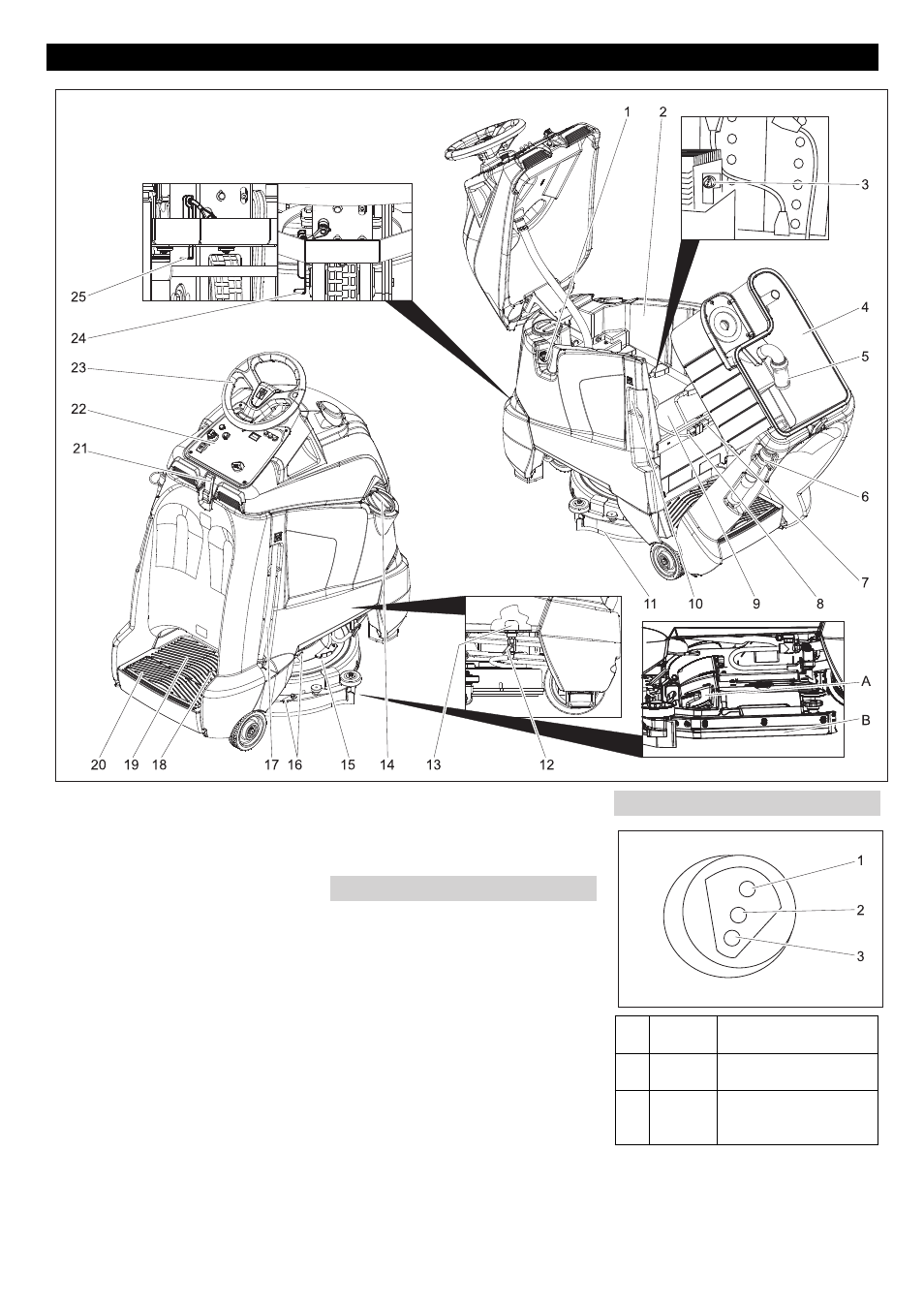

1 Letkuliitäntä, täyttöautomatiikka
2 Raikasvesisäiliö
3 Lataustilannäyttö (vain versio Bp Pack)
4 Likavesisäiliö
5 Uimuri
6 Likaveden laskuletku
7 Laitepistoke
8 Akkupistoke
9 Akku
10 Latauslaitteen verkkopistoke (vain mal-
lissa Bp Pack)
11 Imupalkki
12 Venttiili tuorevesi
13 Tuorevesisiivilä
14 Raikasvesisäiliön kansi
15 Puhdistuspää
16 Imupalkin kiinnitys pahoin likaantuneita
kohteita varten (kaksivaihemenetelmä)
17 Raikasveden täyttötasonäyttö
Raikasveden laskuletku
18 Ajopoljin
19 Käyttäjän seisontataso
20 Turvapoljin
21 Lukitus
22 Ohjauspulpetti
23 Ohjauspyörä
24 Vapautusvipu, ajo
25 Vapautusvipu, työntö
A Suurten roskien lakaisulaatikko (vain
BR-malli)
B Roiskesuoja, sivulla (vain BR-malli)
–
Puhdistusprosessin käyttöelimet ovat
keltaisia.
–
Huollon ja servicen käyttöelimet ovat
vaaleanharmaat.
Ohjaus- ja toimintaelementit
Väritunnukset
Lataustilannäyttö
1
vihreä
Palaa: lataaminen on
suoritettu
2
keltainen Palaa: lataamisen loppu-
vaihe.
3
punainen Palaa: Lataustapahtuma.
Vilkkuu: Latauslaitteen
alustus.
124
FI
