- 3

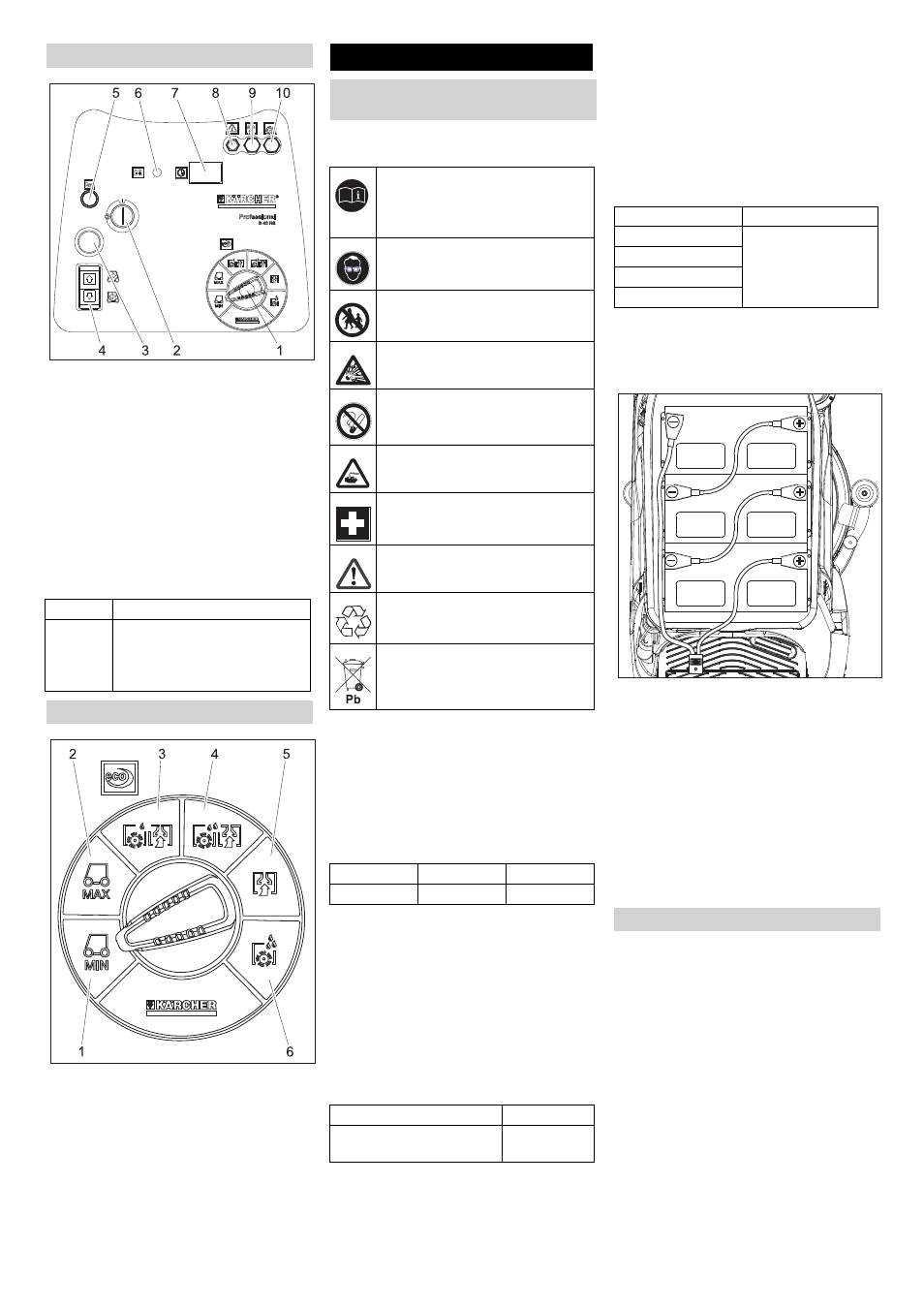

1 Programmwahlschalter
2 Schlüsselschalter
3 Not-Aus-Taster (durch Drehen entrie-
geln)
4 Fahrtrichtungsschalter, gewählte Fahrt-
richtung leuchtet
5 Hupe
6 Batterieanzeige
7 Betriebsstundenzähler
8 Sicherung Steuerung
9 Sicherung Saugturbine
10 Sicherung Bürstenantrieb
1 Fahren, Geschwindigkeitsbereich be-
grenzt
2 Fahren, Geschwindigkeitsbereich ma-
ximal
3 Leichte Reinigungsintensität (eco)
4 Hohe Reinigungsintensität
5 Saugen
6 Reinigungslösung auftragen
Beachten Sie beim Umgang mit Batterien
unbedingt folgende Warnhinweise:
ƽ Gefahr
Explosionsgefahr. Keine Werkzeuge oder
Ähnliches auf die Batterie, d.h. auf Endpole
und Zellenverbinder legen.
Verletzungsgefahr. Wunden niemals mit
Blei in Berührung bringen. Nach der Arbeit
an Batterien immer die Hände reinigen.
Werden bei der Bp-Pack-Variante Nass-
batterien eingesetzt, ist folgendes zu be-
achten:
– Die maximalen Batterieabmessungen
müssen eingehalten werden.
– Beim Laden von Nassbatterien muss
die Batterieabdeckung geöffnet wer-
den.
– Beim Laden von Nassbatterien müssen
die Vorschriften des Batterieherstellers
beachtet werden.
Bei der Variante Bp Pack ist die Batterie
bereits eingebaut.
Der Tiefentladeschutz des Gerätes ist auf
den jeweils vorgesehenen Batterietyp ein-
gestellt. Deshalb darf für die Neubestü-
ckung und für den Ersatz nur der nachfol-
gend angegebene Batterietyp in das jewei-
lige Gerät eingebaut werden.
 Verschluss öffnen.
 Geräteoberteil nach vorne schwenken.
 Schmutzwassertank nach hinten
schwenken.
 Batterien in das Gerät stellen.
 Pole mit den beiliegenden Verbin-
dungskabeln verbinden.
Achtung
Beschädigungsgefahr. Auf richtige Polung
achten.

Mitgeliefertes Anschlusskabel an die
noch freien Batteriepole (+) und (-)
klemmen.
Achtung
Batterie kann durch Tiefentladung beschä-
digt werden. Vor Inbetriebnahme des Gerä-
tes Batterie aufladen.
Hinweis:
Das Gerät verfügt über einen Tiefentla-
dungsschutz, d. h., wird das noch zulässige
Mindestmaß an Kapazität erreicht, so kann
nur noch gesaugt und gefahren werden.

Gerät direkt zur Ladestation fahren, da-
bei Steigungen vermeiden.
 Netzstecker des Gerätes aus der Halte-
rung nehmen und mit dem Netz verbin-
den (nur Version Bp Pack).
Die Ladezeit beträgt im Durchschnitt
ca. 10 Stunden.
Bedienpult
Batterieanzeige
leuchtet Batterie ist geladen.
blinkt Batterie muss geladen werden
Bürstenantrieb und Reini-
gungsmittelauftrag sind deakti-
viert.
Programmwahlschalter
Vor Inbetriebnahme
Batterien einbauen
(nur Variante Bp)
Hinweise auf der Batterie, in der
Gebrauchsanweisung und in der
Fahrzeugbetriebsanleitung beach-
ten
Augenschutz tragen
Kinder von Säure und Batterien
fern halten
Explosionsgefahr
Feuer, Funken, offenes Licht und
Rauchen verboten
Verätzungsgefahr
Erste Hilfe
Warnvermerk
Entsorgung
Batterie nicht in Mülltonne werfen
Maximale Batterie-Abmessungen
Länge Breite Höhe
330 mm 172 mm 236 mm
Batteriesatz Bestell-Nr.
3 x 12V/70 A, wartungsfrei
(Gel) 6.654-093.0
Batterie einsetzen und anschließen
Gerät Batterietyp
1.533-170.0 wartungsfreie Batte-
rie (Gel)
1.533-171.0
1.533-172.0
1.533-173.0
Batterie laden
5 DE
