- 3

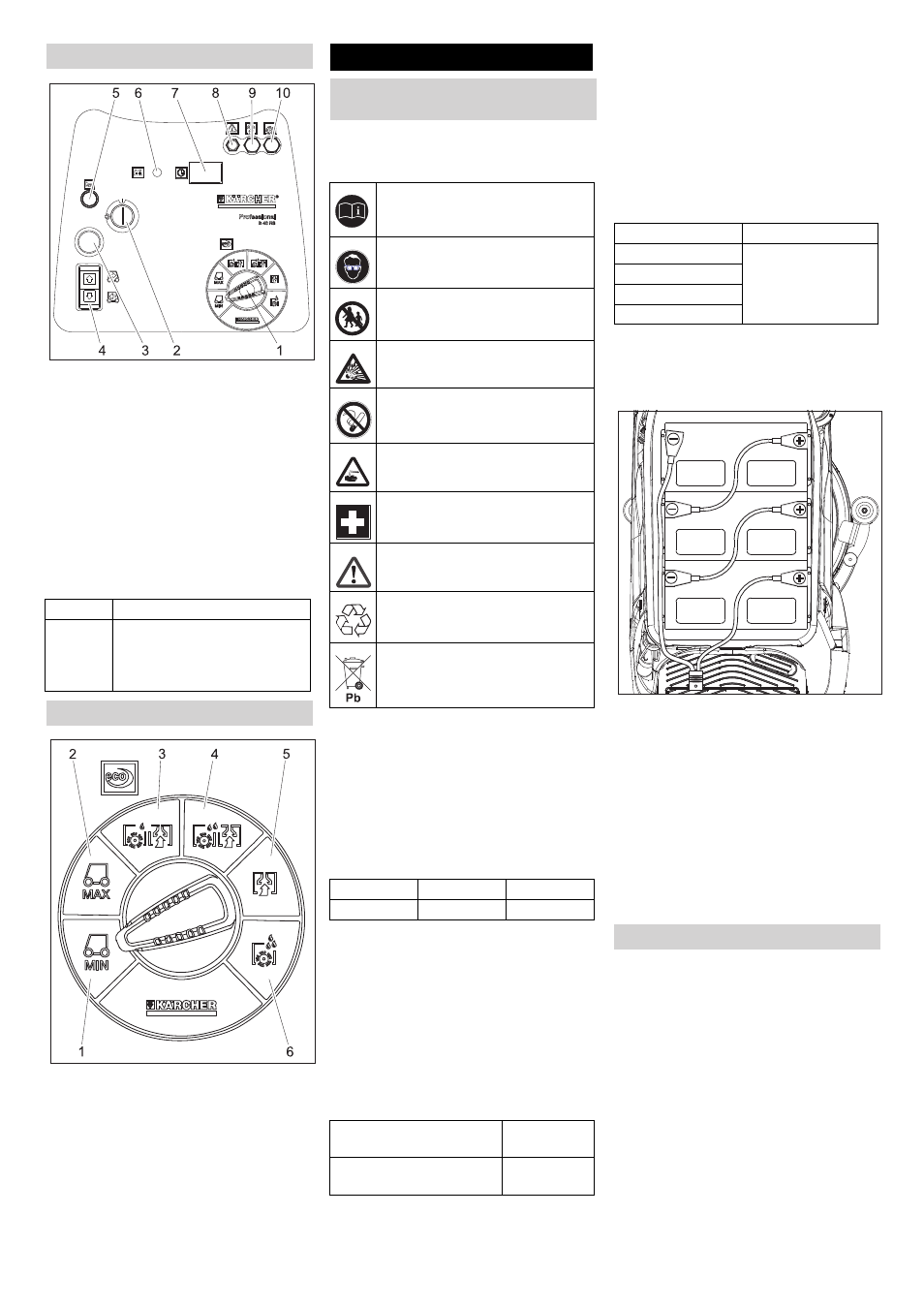

1 Programator
2 Stacyjka
3 Wyłącznik awaryjny (odblokować po-
przez jego obrót)
4 Przełącznik kierunku jazdy; wybrany
kierunek jazdy się świeci
5 Klakson
6 Wskazanie stanu akumulatora
7 Licznik czasu pracy
8 Bezpiecznik sterowania
9 Bezpiecznik turbiny ssącej
10 Bezpiecznik napędu szczotek
1 Jazda, ograniczony zakres prędkości
2 Jazda, maksymalny zakres prędkości
3 Lekka intensywność czyszczenia (eco)
4 Wysoka intensywność czyszczenia
5 Odkurzanie
6 Nanoszenie roztworu czyszczącego
Podczas obchodzenia się z akumulatorami
należy przestrzegać następujących wska-
zówek ostrzegawczych:
ƽ
Niebezpieczeństwo
Niebezpieczeństwo wybuchu. Nie kłaść na
akumulatorze, czyli na biegunach i łączni-
kach ogniw, narzędzi ani podobnych przed-
miotów.
Ryzyko obrażeń. Nie dopuścić do zetknię-
cia się ran z ołowiem. Po pracy z akumula-
torami zawsze dokładnie czyścić ręce.
Jeżeli w wersji Bp Pack używane są aku-
mulatory mokre, należy przestrzegać na-
stępujących zasad:
– Maksymalne wymiary akumulatora mu-
szą zostać zachowane.
– W trakcie ładowania baterii akumulato-
rowych pokrywa komory akumulatora
musi być otwarta.
– Przy ładowaniu niskoobsługowych aku-
mulatorów należy przestrzegać przepi-
sów producenta akumulatora.
W wersji Bp Pack akumulator jest już wło-
żony.
Ochrona przed głębokim wyładowaniem
urządzenia ustawiona jest na przewidziany
typ akumulatora. Z tego względu, w celu
ponownego wyposażenia oraz dokonania
wymiany w danym urządzeniu, można użyć
jedynie poniżej podanego typu akumulato-
ra.
 Otworzyć zamknięcie.
 Odchylić górną część urządzenia do
przodu.
 Odchylić zbiornik brudnej wody do tyłu.
 Umieścić akumulatory w urządzeniu.
 Połączyć bieguny dołączonym przewo-
dem.
Uwaga
Niebezpieczeństwo uszkodzenia. Zważać
na odpowiednie ustawienie biegunów.

Zacisnąć dostarczony przewód na wol-
nych biegunach (+) i (-).
Uwaga
Akumulator może ulec uszkodzeniu z po-
wodu głębokiego rozładowania. Przed uru-
chomieniem urządzenia naładować aku-
mulator
Wskazówka:
Urządzenie posiada zabezpieczenie aku-
mulatora przed głębokim rozładowaniem,
tzn., gdy osiągnięty zostanie dopuszczalny
minimalny poziom energii, można jedynie
zasysać i przesuwać urządzenie.

Wjechać urządzeniem bezpośrednio na
stanawisko załadowcze, umijając przy
tym wzniesienia.
 Wyjąć wtyczkę sieciową urządzenia z
uchwytu i połączyć z siecią (tylko wer-
sja Bp Pack).
Czas ładowania wynosi przeciętnie ok.
10 godzin.
Pulpit sterowniczy
Wskazanie stanu akumulatora
świeci się Akumulator jest naładowany.
miga
Należy naładować akumulator;
napęd szczotek i funkcja nakła-
dania środka czyszczącego są
dezaktywowane.
Przełącznik wyboru programu
Przed uruchomieniem
Montaż akumulatorów (tylko wariant
Bp)
Przestrzegać wskazówek na aku-
mulatorze, w instrukcji obsługi i w
instrukcji eksploatacji pojazdu
Nosić okulary ochronne
Trzymać dzieci z dala od elektroli-
tu i akumulatorów
Niebezpieczeństwo wybuchu
Zakaz palenia oraz używania ot-
wartego ognia i przedmiotów isk-
rzących
Niebezpieczeństwo oparzenia
środkiem żrącym
Pierwsza pomoc
Ostrzeżenie
Usuwanie odpadów
Nie wyrzucać akumulatorów do
śmieci
Maksymalne wymiary akumulatorów
Długość szerokość wysokość
330 mm 172 mm 236 mm
Zestaw akumulatorów Nr katalogo-
wy
3 x 12 V/70 A, bezobsługo-
wy (żel) 6.654-093.0
Włożyć akumulator i podłączyć
Urządzenie Typ akumulatora
1.533-170.0 akumulator bezob-
sługowy (żel)
1.533-171.0
1.533-172.0
1.533-173.0
Ładowanie akumulatora
211 PL
