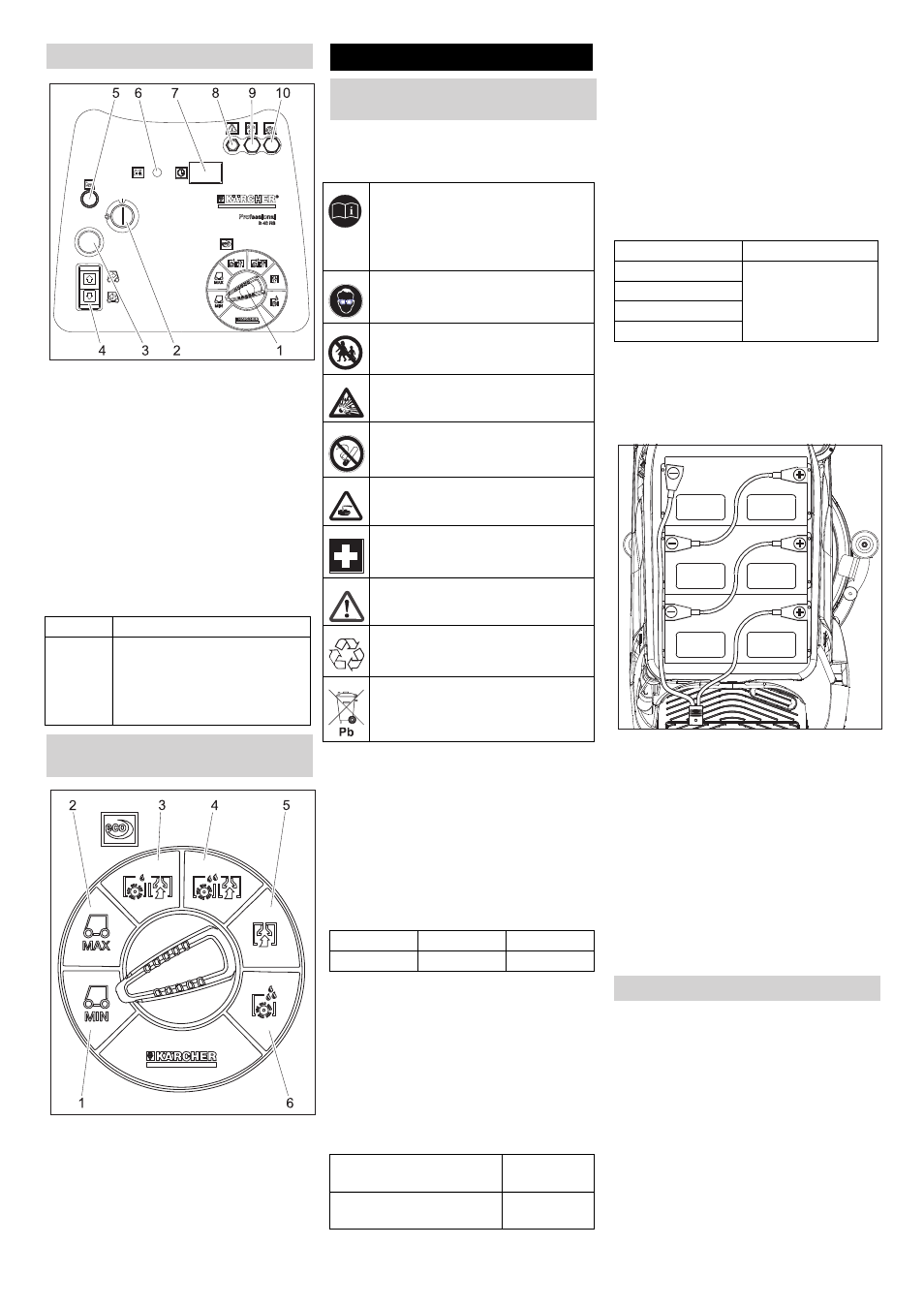

- 3
1 Διακόπτης επιλογής προγράμματος
2 Διακόπτης με κλειδί
3 Πλήκτρο Εκτάκτου Ανάγκης (απασφα-
λίζεται με περιστροφή)
4 Διακόπτης κατεύθυνσης πορείας, ανά-
βει η επιλεγμένη κατεύθυνση πορείας
5 Κόρνα
6 Ενδειξη συσσωρευτή
7 Μετρητής ωρών λειτουργίας
8 Ασφάλεια μονάδας ελέγχου
9 Ασφάλεια στροβίλου αναρρόφησης
10 Ασφάλεια μετάδοσης κίνησης βουρ-
τσών
1 Κίνηση, περιορισμένο πεδίο ταχύτητας
2 Κίνηση, μέγιστο πεδίο ταχύτητας
3 Χαμηλή ένταση καθαρισμού (eco)
4 Υψηλή ένταση καθαρισμού
5 Αναρρόφηση
6 Εφαρμογή καθαριστικού διαλύματος
Κατά τη χρήση συσσωρευτών λάβετε
οπωσδήποτε υπόψη τις ακόλουθες προει-
δοποιητικές υποδείξεις:
ƽ
Κίνδυνος
Κίνδυνος έκρηξης. Μην τοποθετείτε εργα-
λεία ή παρόμοια αντικείμενα πάνω στη μπα-
ταρία, δηλ. στους τερματικούς πόλους και
στη σύνδεση των στοιχείων.
Κίνδυνος τραυματισμού. Μην φέρνετε ποτέ
τραύματα σε επαφή με μόλυβδο. Μετά την
εκτέλεση εργασιών σε μπαταρίες πλένετε
πάντοτε τα χέρια σας.
Εάν στην παραλλαγή Bp-Pack τοποθετη-
θούν μπαταρίες με υγρά, να τηρούνται τα
ακόλουθα:
– Οι μέγιστες διαστάσεις μπαταριών πρέ-
πει να τηρούνται οπωσδήποτε.
– Κατά τη φόρτιση μπαταριών υγρών,
ανοίξτε το κάλυμμα της μπαταρίας.
– Κατά τη φόρτιση μπαταριών με υγρά
πρέπει να τηρούνται οι προδιαγραφές
του κατασκευαστή μπαταριών.
Στην παραλλαγή Bp Pack η μπαταρία είναι
ήδη τοποθετημένη.
Ο μηχανισμός προστασίας της συσκευής
από πλήρη εκφόρτωση είναι ρυθμισμένος
ανάλογα με τον εκάστοτε προβλεπόμενο
τύπο μπαταρίας. Γι' αυτό κατά τον επανε-
ξοπλισμό και την αντικατάσταση θα πρέπει
να χρησιμοποιείται μόνον ο ακολούθως
αναγραφόμενος τύπος μπαταρίας για την
εκάστοτε συσκευή.
 Ανοίξτε το σφράγιστρο.
 Μετακινήστε το επάνω μέρος της συ-
σκευής προς τα εμπρός.
 Στρέψτε το δοχείο βρώμικου νερού
προς τα πίσω.
 Τοποθετήστε τις μπαταρίες στη συ-
σκευή.
 Συνδέστε τους πόλους με τα καλώδια σύν-
δεσης που συνοδεύουν τη συσκευή.
Προσοχή
Κίνδυνος βλάβης. Προσέξτε τη σωστή σύν-
δεση των πόλων.

Στερεώστε το καλώδιο σύνδεσης στους
ακόμα ελεύθερους πόλους των μπατα-
ριών (+) και (–).
Προσοχή
Η μπαταρία μπορεί να υποστεί βλάβη λόγω
πλήρους εκφόρτισης. Φορτίστε τη μπατα-
ρία πριν την ενεργοποίηση της συσκευής.
Υπόδειξη:
Η συσκευή διαθέτει διάταξη προστασίας
από πλήρη εκφόρτιση, με άλλα λόγια, όταν
η ισχύς βρίσκεται στο χαμηλότερο δυνατό
επίπεδο, η συσκευή μπορεί μόνο να αναρ-
ροφά και να κινείται.

Οδηγήστε τη μηχανή κατευθείαν στον
σταθμό φόρτισης, αποφεύγοντας την
οδήγηση σε ανωφέρειες.
 Αφαιρέστε το βύσμα τροφοδοσίας της
συσκευής από το στήριγμα και συνδέ-
στε το στο δίκτυο (μόνο στην έκδοση Bp
Pack).
Ο χρόνος φόρτισης ανέρχεται κατά μέ-
σον όρο σε 10 ώρες περίπου.
Κονσόλα χειρισμού
Ενδειξη συσσωρευτή
αναμμένη Η μπαταρία είναι φορτισμένη.
αναλα-
μπή
Η μπαταρία πρέπει να είναι
φορτισμένη. Το σύστημα κίνη-
σης των βουρτσών και εφαρμο-
γής απορρυπαντικού είναι απε-
νεργοποιημένα.
Διακόπτης επιλογής
προγράμματος
Πριν την ενεργοποίηση
Τοποθέτηση μπαταριών (μόνο στην
έκδοση Bp)
Λάβετε υπόψη τις υποδείξεις που
αναγράφονται επί του συσσωρευτή,
καθώς και εκείνες των εγχειριδίων
οδηγιών χρήσης και λειτουργίας του
οχήματος
Χρησιμοποιείτε προστατευτικά γυα-
λιά
Κρατήστε τα παιδιά μακριά από
οξέα και μπαταρίες
Κίνδυνος έκρηξης
Απαγορεύονται η φωτιά, οι σπινθή-
ρες, το ακάλυπτο φως και το κάπνι-
σμα.
Κίνδυνος τραυματισμού
Πρώτες βοήθειες
Προειδοποιητική παρατήρηση
Διάθεση αποβλήτων
Μην πετάτε τη μπαταρία στον κάδο
απορριμμάτων
Μέγιστες διαστάσεις συσσωρευτή
Μήκος Πλάτος Ύψος
330 mm 172 mm 236 mm
Σετ μπαταριών Κωδ. παραγ-
γελίας
3 x 12V/70 A, χωρίς συντή-
ρηση (γέλη) 6.654-093.0
Τοποθετήστε και συνδέστε τη μπαταρία
Συσκευή Τύπος μπαταρίας
1.533-170.0 μπαταρία χωρίς ανά-
γκη συντήρησης (γέ-
λης)
1.533-171.0
1.533-172.0
1.533-173.0
Φόρτιση του συσσωρευτή
