2

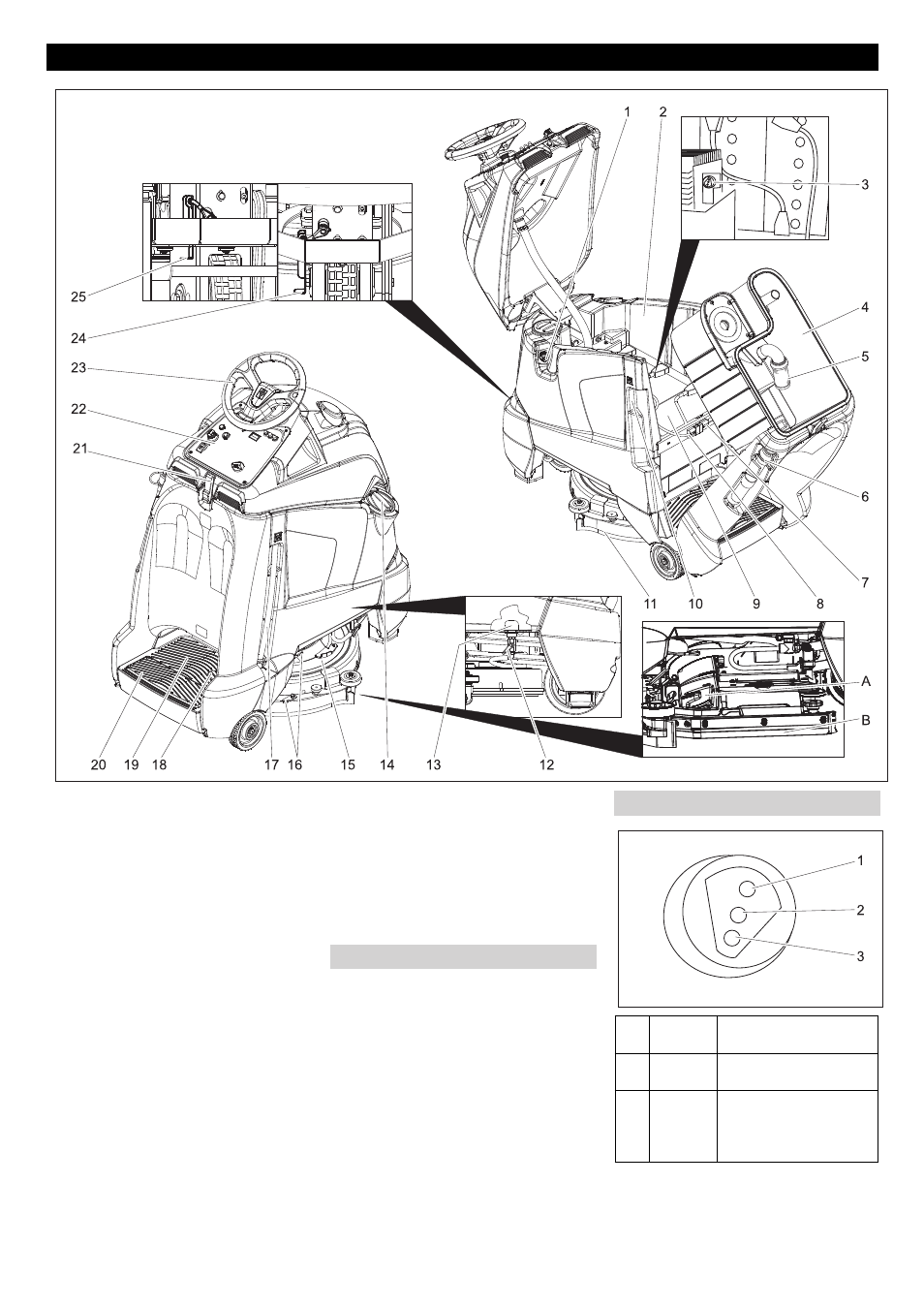

1 Giunto per tubo flessibile, automatismo
di riempimento
2 Serbatoio acqua pulita
3 Indicatore del livello di carica (solo per
variante Bp Pack)
4 Serbatoio acqua sporca
5 Galleggiante
6 Tubo di scarico dell'acqua sporca
7 Spina dell'apparecchio
8 Spina della batteria
9 Batteria
10 Spina di rete per caricabatterie (solo
per variante Bp Pack)
11 Barra di aspirazione
12 Valvola acqua pulita
13 Filtro acqua pulita
14 Coperchio serbatoio acqua pulita
15 Testa di pulizia
16 Aggancio per la barra di aspirazione per
sporco ostinato (metodo a due inter-
venti)
17 Indicatore di livello acqua pulita
Tubo di scarico dell'acqua pulita
18 Acceleratore
19 Superficie piana per operatore
20 Pedale di sicurezza
21 Chiusura
22 Quadro di comando
23 Volante
24 Leva di sblocco, guida
25 Leva di sblocco, spingere
A Spazzatrice sporco grossolano (solo
per la variante BR)
B Paraspruzzi, laterale (solo per la varian-
te BR)
–
Gli elementi di comando per il processo
di pulizia sono gialli.
–
Gli elementi di comando per la manu-
tenzione ed il service sono grigio chia-
ro.
Elementi di comando e di funzione
Contrassegno colore
Indicatore livello di carica
1
verde
Acceso: Processo di cari-
ca concluso.
2
giallo
Acceso: Fase finale del
procedimento di carica:
3
rosso
Acceso: Processo di cari-
ca.
Lampeggia: Inizializza-
zione caricabatterie.
