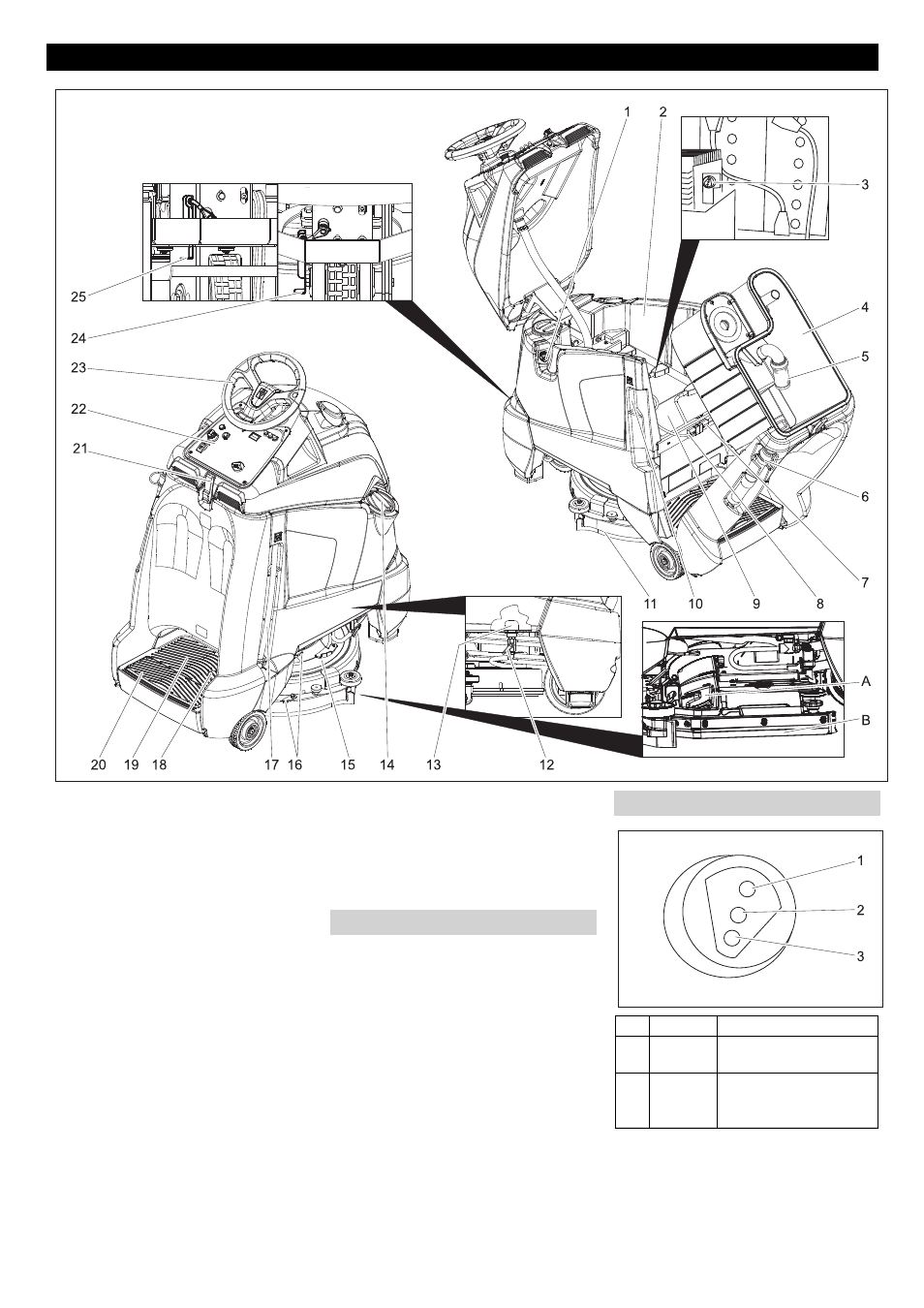

1 Slanganslutning, påfylllningsautomatik
2 Färskvattentank
3 Laddningsindikering (endas hos varian-
ten Bp Pack)
4 Smutsvattentank
5 Flottör
6 Tömningsslang smutsvatten
7 Maskinkontakten
8 Batterikontakt
9 Batteri
10 Nätkontakt laddare (endas hos varian-
ten Bp Pack)
11 Sugskena
12 Ventil färskvatten
13 Sil för färskvatten
14 Lock färskvattentank
15 Rengöringshuvud
16 Sugskeneupphängning för kraftig ned-
smutsning (tvåstegsmetod)
17 Display för visning av påfyllningsnivå av
färskvatten
Avloppsslang färskvatten
18 Körpedal
19 Arbetsyta för operatör
20 Säkerhetspedal
21 Tillslutning
22 Manöverpult
23 Ratt
24 Spärrspak, körning
25 Spärrspak, skjutning av maskinen
A Soplåda för grovsmuts (endast BR utfö-
rande)
B Sidostänkskydd (endast BR utförande)
– Manöverelement för rengöringsproces-
sen är gula.
– Manöverelement för underhåll och ser-
vice är ljusgrå.
Manövrerings- och funktionselement
Färgmärkning
Laddningsindikering
1 grön Lyser: Laddning slutförd.
2 gul Lyser: Laddningens slut-
fas.
3 röd Lyser: Laddning.
Blinkar: Initialisering lad-
dare.
