- 2

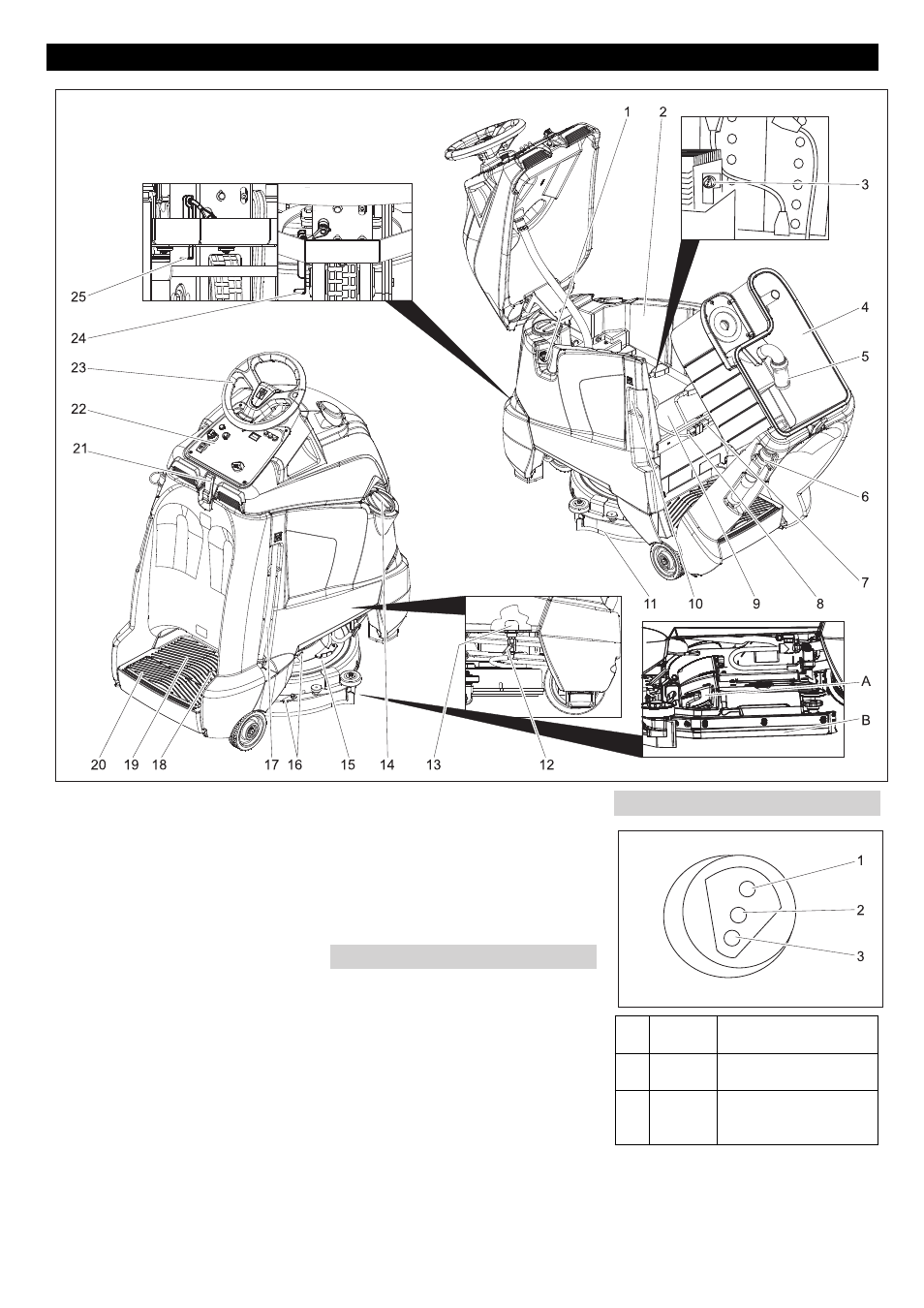

1 Priključek gibke cevi, polnilna avtomati-
ka
2 Rezervoar za svežo vodo
3 Prikaz polnilnega stanja (le pri varianti
Bp Pack)
4 Rezervoar za umazano vodo
5 Plovec
6 Gibka izpustna cev za umazano vodo
7 Vtič naprave
8 Baterijski vtič
9 Baterija
10 Omrežni vtič polnilnika (le pri varianti
Bp Pack)
11 Sesalni nosilec
12 Ventil za svežo vodo
13 Sito za svežo vodo
14 Pokrov rezervoarja za svežo vodo
15 Čistilna glava
16 Obešenje sesalnega nosilca za močno
umazanijo (metoda v dveh korakih)
17 Indikator stanja napolnjenosti s svežo
vodo
Gibka izpustna cev za svežo vodo
18 Vozni pedal
19 Stojišče za upravljalca
20 Varnostni pedal
21 Zapiralo
22 Upravljalni pult
23 Volan
24 Ročica za deblokado, vožnja
25 Ročica za deblokado, potiskanje
A Pometalni predal za grobo umazanijo
(le različica BR)
B Zaščita proti pršenju, stransko (le razli-
čica BR)
– Upravljalni elementi za proces čiščenja
so rumeni.
– Upravljalni elementi za vzdrževanje in
servisiranje so svetlo sivi.
Upravljalni in funkcijski elementi
Barvan oznaka
Prikaz napolnjenosti
1 zeleno Sveti: Polnjenje zaključe-
no
2 rumeno Sveti: Zaključna faza pol-
njenja.
3 rdeče Sveti: Polnjenje.
Utripa: Inicializacija pol-
nilnika.
