Page 283
-
2

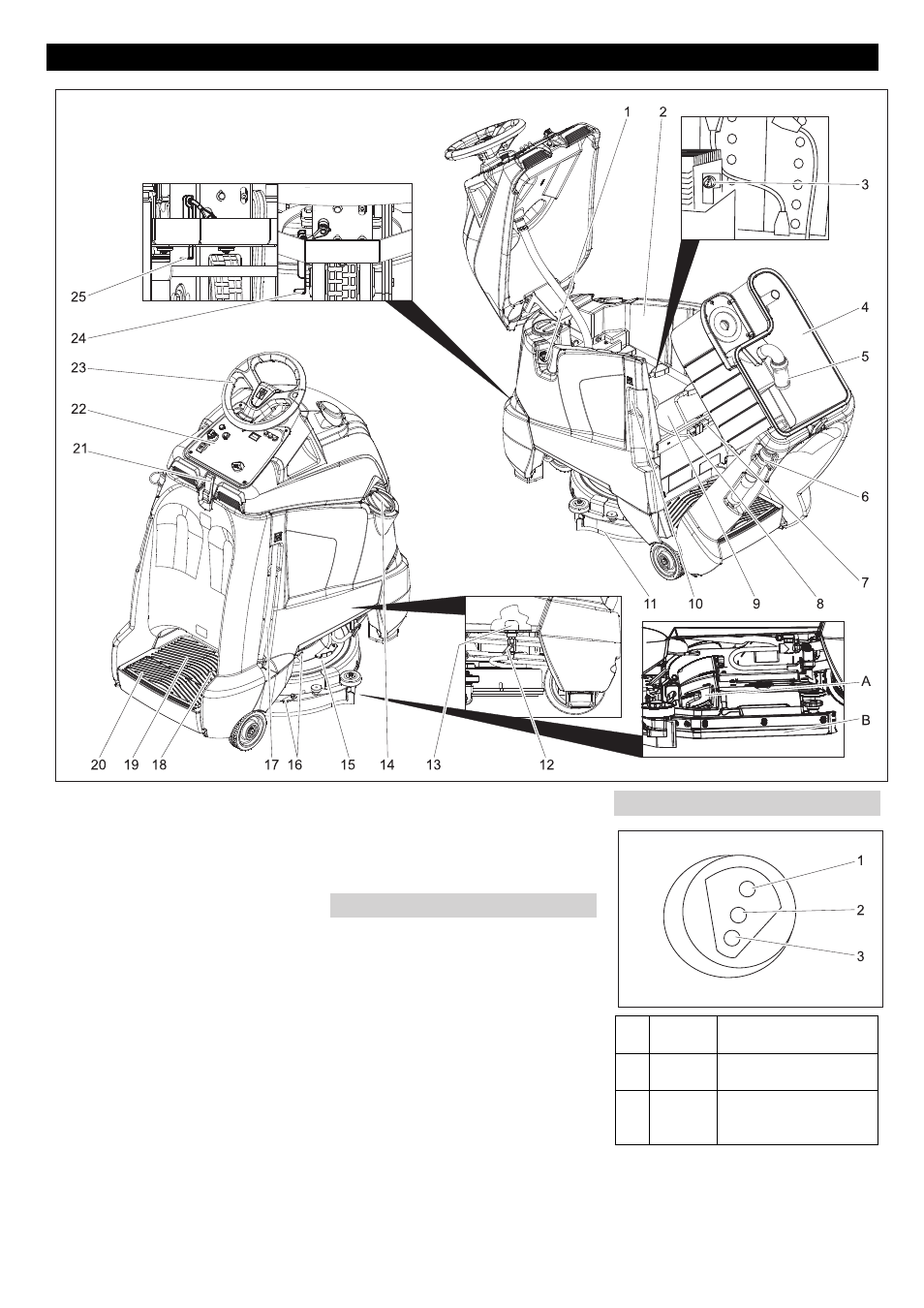

1 Voolikuliitmik, täiteautomaatika
2 Puhta vee paak
3 Laadija näit (ainult variandil Bp Pack)
4 Musta vee paak
5 Ujuk
6 Musta vee väljalaskevoolik
7 Seadme pistik
8 Akupistik
9 Aku
10 Laadija toitepistik (ainult variandil Bp
Pack)
11 Imiotsak
12 Puhta vee ventiil
13 Puhta vee sõel
14 Puhta vee paagi kaas
15 Puhastuspea
16 Imiotsaku kinnitus tugeva mustuse kor-
ral (kaheetapiline meetod)
17 Puhta vee täituvusnäit
Puhta vee väljalaskevoolik
18 Gaasipedaal
19 Operaatori koht
20 Turvapedaal
21 Lukk
22 Juhtimispult
23 Rool
24 Vabastushoob, sõit
25 Vabastushoob, lükkamine
A Jämeda mustuse pühkmekast (ainult
BR-variandi puhul)
B Pritsmekaitse, külgmine (ainult BR-va-
riandi puhul)
–
Puhastusprotsessi juhtelemendid on
kollased.
–
Hoolduse ja teeninduse juhtelemendid
on helehallid.
Teenindus- ja funktsioonielemendid
Värvitde tähendus
Laadimisoleku näit
1
roheline
Põleb: laadimine lõpeta-
tud.
2
kollane
Põleb: laadimine lõppe-
mas.
3
punane
Põleb: laadimisprotsess.
Vilgub: Laaduri lähtesta-
mine.
283
ET
