- 7

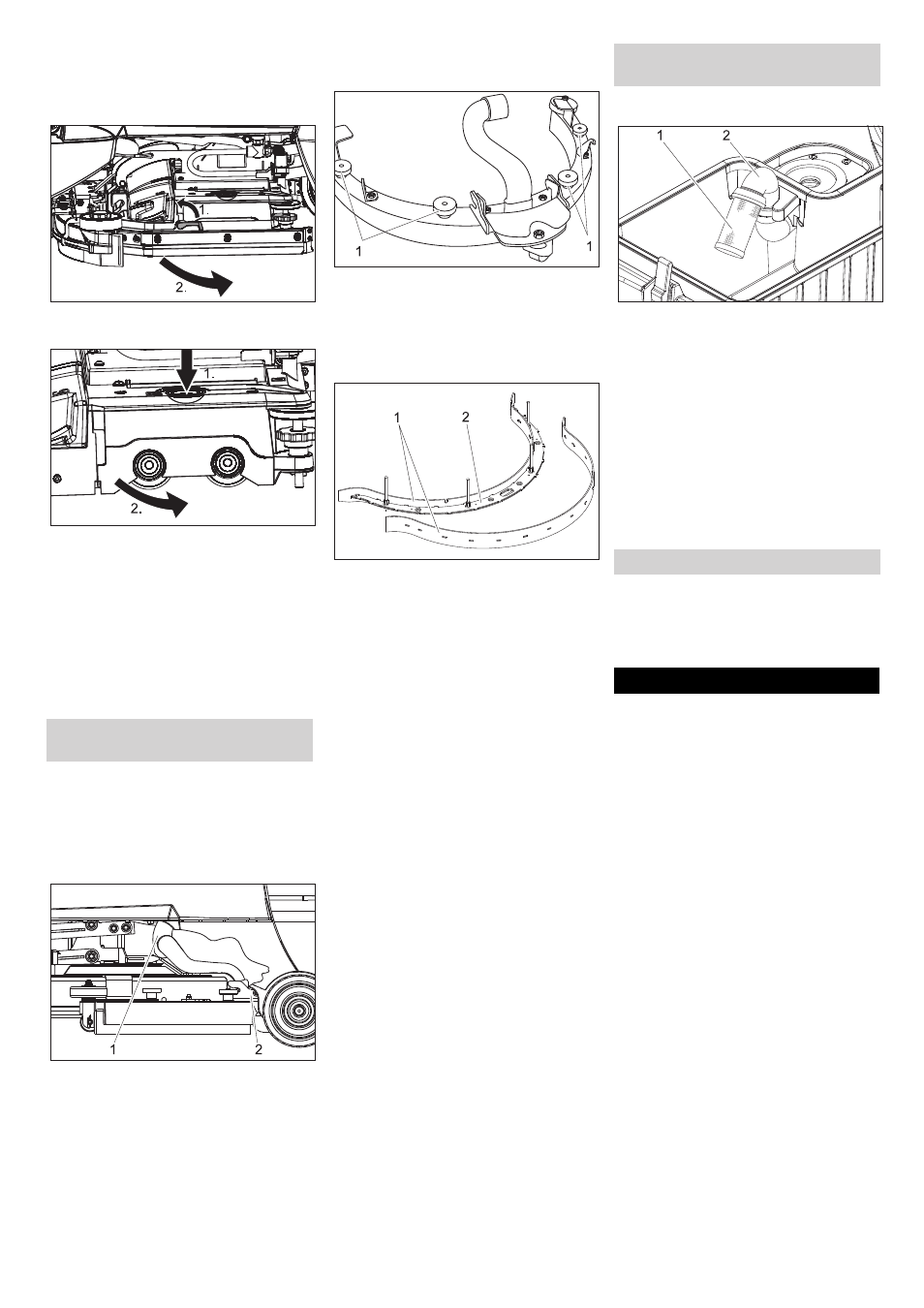

 Inserire le parti sintetiche.
 Avvitare e stringere le manopole a cro-
ciera.
 Orientare la leva di sblocco verso l'alto.
 Orientare in avanti il paraspruzzi.
 Premere il tasto Cambio spazzole e
spostare di lato la copertura delle spaz-
zole.
 Estrarre i rulli delle spazzole.
 Inserire i nuovi rullispazzola facendoli
scattare.
 Chiudere la copertura, allineare le
spazzole e innestarle nella copertura.
 Orientare all'indietro il paraspruzzi.
 Orientare la leva di sblocco verso il bas-
so.
 Girare il selettore programmi su Marcia.
 Girare la chiave d'avviamento su "0" e
togliere la chiave.
 Rimuovere il tubo flessibile di aspirazio-
ne dalla barra di aspirazione.
1 Tubo flessibile di aspirazione
2 Giunto barra di aspirazione
 Rimuovere il tubo flessibile di aspirazio-
ne dalla barra di aspirazione.
 Sbloccare il giunto della barra di aspira-
zione.
 Togliere la barra di aspirazione.
 Smontare la barra di aspirazione.
1 Dado zigrinato
 Svitare il dado zigrinato.
 Estrarre l'inserto della barra di aspira-
zione verso il basso dalla barra di aspi-
razione.
1 labbra di aspirazione
2 Inserto barra di aspirazione
 Rimuovere le labbra di aspirazione
dall'inserto della barra di aspirazione.
Avviso:
Il labbro di aspirazione può essere girato 3
volte finché gli spigoli sono usurati. Poi si
necessita di un nuovo labbro di aspirazio-
ne.

Girare o sosituire il labbro di aspirazio-
ne ed introdurlo nuovamente nel gancio
dell'inserto della barra di aspirazione.
 Inserire l'inserto della barra di aspira-
zione nella barra di aspirazione.
 Avvitare e stringere i dadi zigrinati.
 Sollevare la testa di pulizia.
 Girare la chiave d'avviamento su "0" e
togliere la chiave.
 Ruotare la leva di sblocco della spazzo-
la a disco in senso antiorario - la spaz-
zola si abbassa e può essere estratta
sotto l'apparecchio.
 Reggere una nuova spazzola sotto la
testa di pulizia.
 Ruotare la leva di sblocco della spazzo-
la a disco in senso orario e premere la
spazzola verso l'alto.
 Rilasciare la leva di sblocco ed accer-
tarsi che la spazzola sia fissata corret-
tamente.
1 Filtro con sfera del galleggiante
2 Tubo rigido
 Pulire e sciacquare esternamente il fil-
tro.
 Verificare la mobilità della sfera del gal-
leggiante.
In caso di sporco intenso:

Reggere il tubo e rimuovere il filtro dal
tubo.
 Pulire il filtro e la sfera.
 Reggere il tubo e reinserire il filtro.
In caso di pericolo di gelo:

Svuotare il serbatoio di acqua pulita e di
acqua sporca.
 Collocare l'apparecchio in un locale
protetto dal gelo.
ƽ
Pericolo
Rischio di lesioni! Prima di qualsiasi lavoro
sull'apparecchio posizionare l'interruttore a
chiave su "0" e togliere la chiave. Staccare
la spina della batteria.
ṇ
Attenzione
La turbina di aspirazione presenta un ritar-
do di disattivazione. Svolgere i lavori di ma-
nutenzione solo dopo l'arresto della turbina
di aspirazione.
In caso si presentino guasti che non posso-
no essere risolti grazie a questa tabella,
chiamare il servizio clienti.
Sostituire i rulli delle spazzole
Interventi di manutenzione BD 50/40
RS
Smontare la barra di aspirazione
Sostituire o girare i labbri di aspirazione
Sostituire la spazzola a disco
Interventi di manutenzione per tutti i
modelli
Pulire il galleggiante
Antigelo
Guasti
45 IT
