- 2

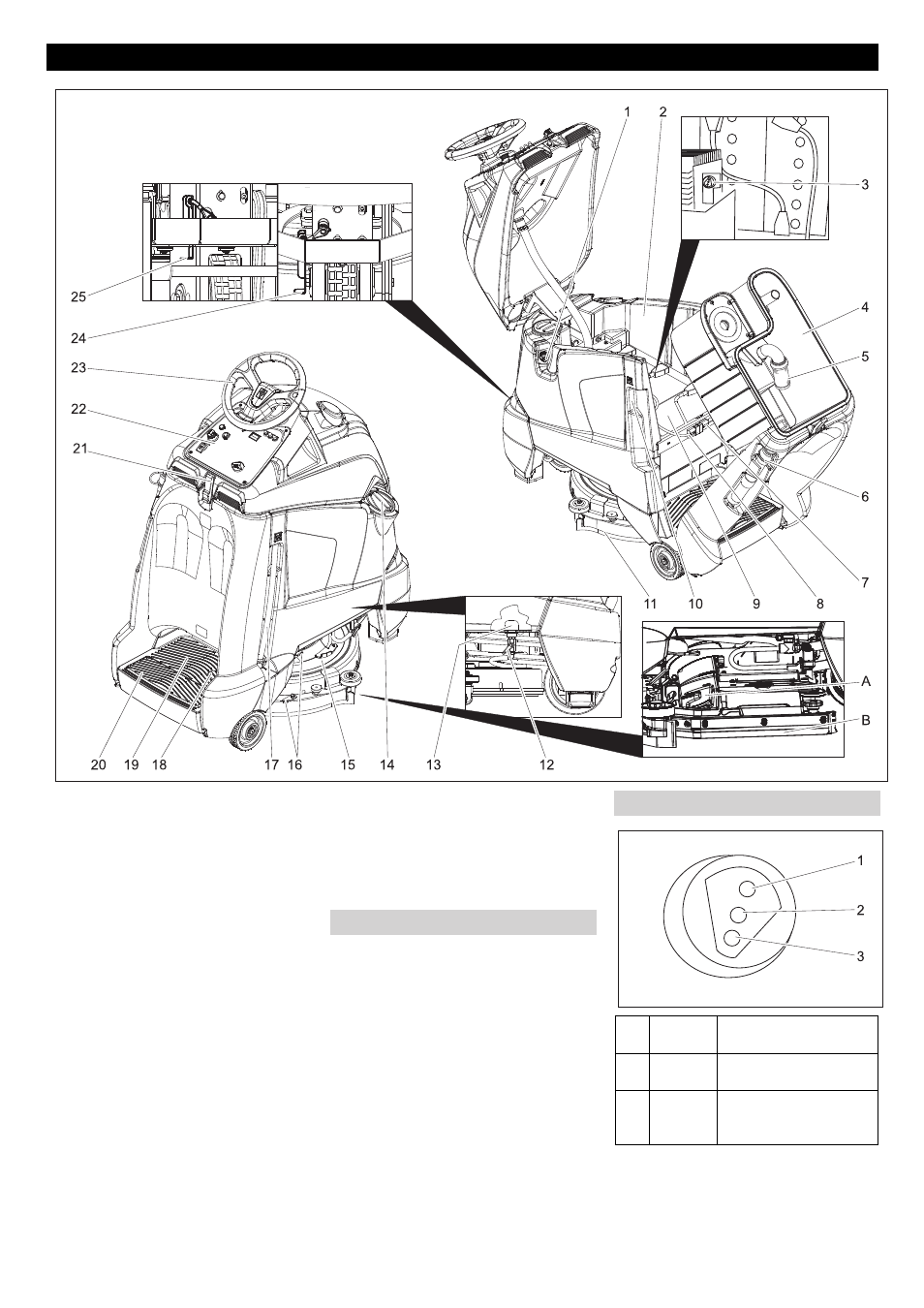

1 Slangetilkobling, fyllingsautomatikk
2 Rentvannstank
3 Ladetilstandsindikator (kun varianter
Bp Pack)
4 Spillvannstank
5 Flottør
6 Avløpsslange spillvann
7 Apparatstøpsel
8 Batterikontakt
9 Batteri
10 Strømstøpsel ladeapparat (kun varian-
ter Bp Pack)
11 Sugebom
12 Ventil rentvann
13 Sil rentvann
14 Deksel friskvanntank
15 Rengjøringshode
16 Sugebomoppheng for sterk tilsmussing
(to-trinns metode)
17 Nivåanvisning rentvann
Avløpsslange friskvann
18 Kjørepedal
19 Ståflate for bruker
20 Sikkerhetspedal
21 Lås
22 Betjeningspanel
23 Ratt
24 Låsespak, kjøring
25 Låsespak, skyving
A Grovsmuss feiekasse (kun BR-varian-
ter)
B Sprutebeskyttelse, side (kun BR-vari-
anter)
– Betjeningselementer for rengjørings-
prosessen er gule.
– Betjeningselementer for vedlikehold og
service er lysegråe.
Betjenings- og funksjonsorganer
Fargemerking
Ladetilstandsindikator
1 grønn Lyser: Ladeprosess av-
sluttet.
2 gul Lyser: Sluttfase av lade-
prosess.
3 rød Lyser: Lading.
Blinker: Initialisering ba-
terilader.
