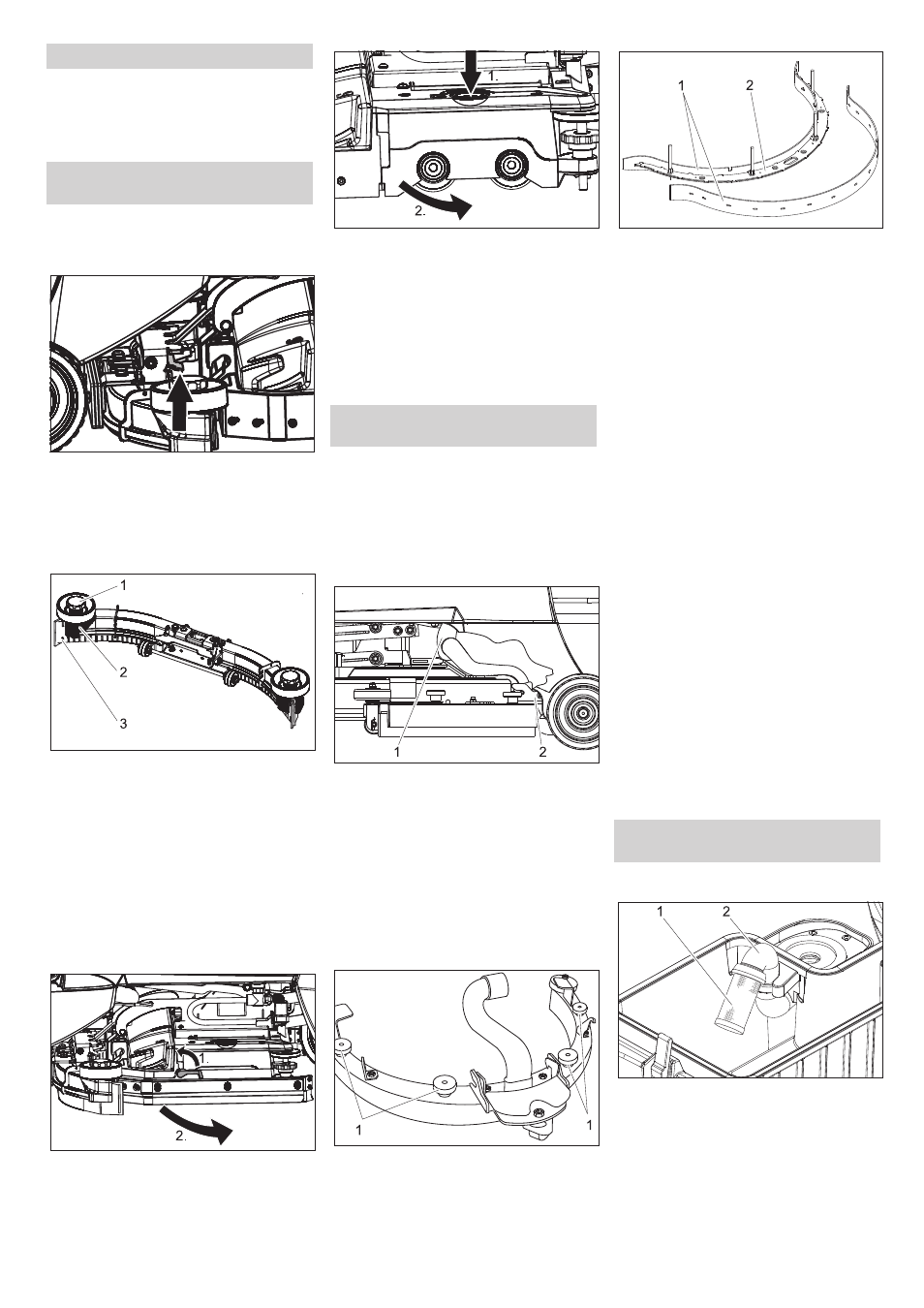

Для того щоб гарантувати надійну
експлуатацію приладу, можна
заключити договір щодо технічного
обслуговування пристрою з
компетентним бюро продажу Karcher.
 Витягнути всмоктувальний шланг з
щіткової пластини.
 Підняти ручку з'єднального елементу
на всмоктувальної планці.
 Зніміть всмоктувальну трубку
 Зніміть усмоктувальну планку
1 Грибкова рукоятка
2 Пластмасова деталь
3 Всмоктувальний язичок
 Виверніть грибкові рукоятки
 Зніміть пластмасові деталі.
 Вставити крайки
 Переверніть або вставте нові
усмоктувальні крайки.
 Вставити пластмасові деталі
 Вставте й затягніть грибкові рукоятки
 Відкинути важіль розблокування
наверх.
 Обернути бризковик вперед.
 Нажати кнопку заміни щітки й
відкинути кожух на щітковій голівці.
 Вийняти вал, що мете.
 Вставити новий щітковий вал і
зафіксувати його.
 Закрийте кожух, вирівняйте щітки й
зафіксуйте в кожусі.
 Обернути бризковик назад.
 Відкинути важіль розблокування
вниз.
 Установити перемикач вибору
програм у положення "Рух".
 Ключ запалювання повернути в
позицію "0" і витягнути його з замка.
 Витягнути всмоктувальний шланг з
щіткової пластини.
1 Всмоктуючий шланг
2 Зчеплення всмоктуючої планки
 Витягнути всмоктувальний шланг з
щіткової пластини.
 Від'єднати зчеплення всмоктуючої
планки.
 Зніміть всмоктувальну трубку
 Зняти щіткову пластину
1 Гайка з насічкою
 Відкрутити гайки з насічкою.
 Вийняти вставку всмоктуючої планки
з всмоктуючої планки рухом вниз.
1 Всмоктувальний язичок
2 Вставка всмоктуючої планки
 Зняти із вставки всмоктуючої планки
кромки, що всмоктують.
Вказівка:
Всмоктувальну крайку можна
перевертати 3 рази, поки не будуть
зношені усі її краї. Після цього
знадобиться встановити нову
всмоктувальну крайку.

Розвернути крайки, що всмоктують
або замінити їх і підвісити їх назад на
гачки вставки всмоктуючої планки.
 Вставку всмоктуючої планки
вставити в всмоктуючу планку.
 Накрутити гайки з насічкою і
затягнути їх.
 Підняти носову частину.
 Ключ запалювання повернути в
позицію "0" і витягнути його з замка.
 Важіль розблокування щіткових
пластин повернути проти
годинникової стрілки - щітки
опускаються и можуть сховатися під
приладом.
 Нові щітки зберігати під носовою
частиною.
 Важіль розблокування щіткових
пластин повернути за годинниковою
стрілкою та підняти наверх щітки.
 Відпустити важіль розблокування та
перевірити надійність фіксації щіток.
1 Сито з головкою поплавка
2 Труба
 Почистити ззовні та промити сито.
 Перевірити рухомість поплавка.
Договір на техобслуговування
Роботи по технічному
обслуговуванню BR 55/40 RS
Зняття щіткової пластини
Заміните або переверніть
усмоктувальні крайки.
Замінити валики щіток
Роботи по технічному
обслуговуванню BD 50/40 RS
Зняття щіткової пластини
Замінити або перевернути
всмоктувальні язички
Заміна дискових щіток
Роботи по технічному
обслуговуванню всіх варіантів
Очищення поплавка
