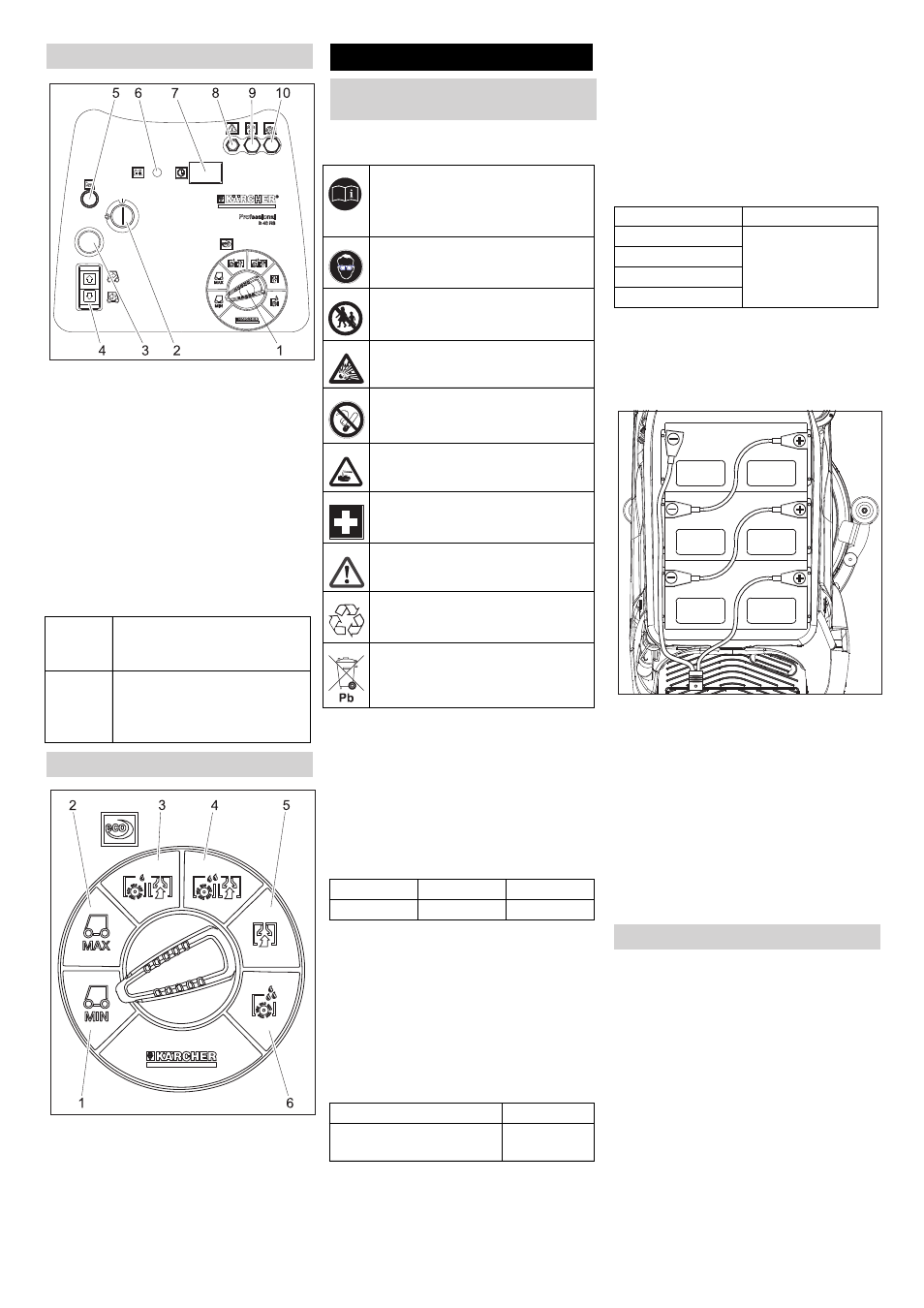

- 3
1 Bouton sélecteur de programme
2 Interrupteur à clé
3 Touche d'arrêt d'urgence (déverrouiller
en la tournant)
4 Sélecteur de sens de circulation, le
sens de circulation sélectionné est allu-
mé
5 Avertisseur sonore
6 Affichage de la batterie
7 Compteur d'heures de service
8 Fusible de commande
9 Fusible de la turbine d'aspiration
10 Fusible de l'entraînement de brosse
1 Déplacement, plage de vitesse limitée
2 Déplacement, plage de vitesse maxi-
male
3 Intensité de nettoyage légère (éco)
4 Intensité de nettoyage élevée
5 Aspiration
6 Appliquer la solution de nettoyage
Respecter impérativement ces consignes
en cas de manipulation des batteries :
ƽ
Danger
Risque d'explosion. Ne jamais déposer
d'outils ou d'objets similaires sur les bornes
et les barrettes de connexion de la batterie.
Risque de blessure. Ne jamais mettre en
contact des plaies avec le plomb. Prendre
soin de toujours se laver les mains après
avoir manipulé la batterie.
Si des batteries humides sont utilisées pour
la version d'achat groupé, respecter ce qui
suit :
– Respecter les dimensions maximales
de la batterie.
– Ouvrir le couvercle de batterie pour re-
charger les batteries humides.
– Respecter impérativement les
consignes du fabricant de batterie pour
recharger une batterie humide.
En cas de la variante Bp Pack la batterie
est déjà montée.
La protection contre la décharge totale de
l'appareil est réglé sur le type de batterie
respectivement prévu. C'est pourquoi seul
le type de batterie ci-après indiqué peut
être monté dans l'appareil respectif pour la
première monte et en pièce de rechange.
 Ouvrir l'orifice.
 Pivoter la partie supérieure de l'appareil
vers l'avant.
 Pivoter le réservoir d'eau sale vers l'ar-
rière.
 Mettre les batteries dans l'appareil.
 Connecter les bornes avec les câbles
de raccordement ci-joint.
Attention
Risque d'endommagement. Veiller à res-
pecter les polarités.

Brancher le câble de raccordement ci-
joint aux bornes de batterie encore
libres (+) et (-).
Attention
Une décharge totale peut endommager la
batterie. Charger la batterie avant de
mettre l'appareil en service.
Remarque :
L'appareil dispose d'une protection anti-dé-
charge complète, c'est-à-dire qu'il déve-
loppe encore la puissance minimale autori-
sée nécessaire à l'aspiration et au déplace-
ment.

Amener immédiatement l'appareil à la
station de charge en évitant les pentes.
 Retirer le bloc d'alimentation de l'appa-
reil hors du support et le brancher au ré-
seau (seulement version achat grou-
pé).
Le temps de charge s'élève en
moyenne à environ 10 heures.
Pupitre de commande
Affichage de la batterie
Le témoin
est allu-
mé La batterie est chargée.
cligno-
tante La batterie doit être chargée,
l'entraînement de la brosse et
l'application de détergent sont
désactivés.
Bouton sélecteur de programme
Avant la mise en service
Monter les batteries (seulement
version achat groupé)
Respecter les consignes situées
sur la batterie, dans les instructions
de service et dans le mode d'emploi
du véhicule
Porter des lunettes de protection
Tenir les enfants à l'écart des
acides et des batteries
Risque d'explosion
Toute flamme, matière incandes-
cente, étincelle ou cigarette est in-
terdite à proximité de la batterie.
Risque de brûlure
Premiers soins
Attention
Mise au rebut
Ne pas mettre la batterie au rebut
dans le vide-ordures
Dimensions maximales de la batterie
Longueur Largeur Hauteur
330 mm 172 mm 236 mm
Kit de batterie N° de réf.
3 x 12V/70 A, sans entre-
tien (gel) 6.654-093.0
Montage et branchement de la batterie
Appareil Type de batterie
1.533-170.0 batterie sans entre-
tien (gel)
1.533-171.0
1.533-172.0
1.533-173.0
Chargement de la batterie
