- 7

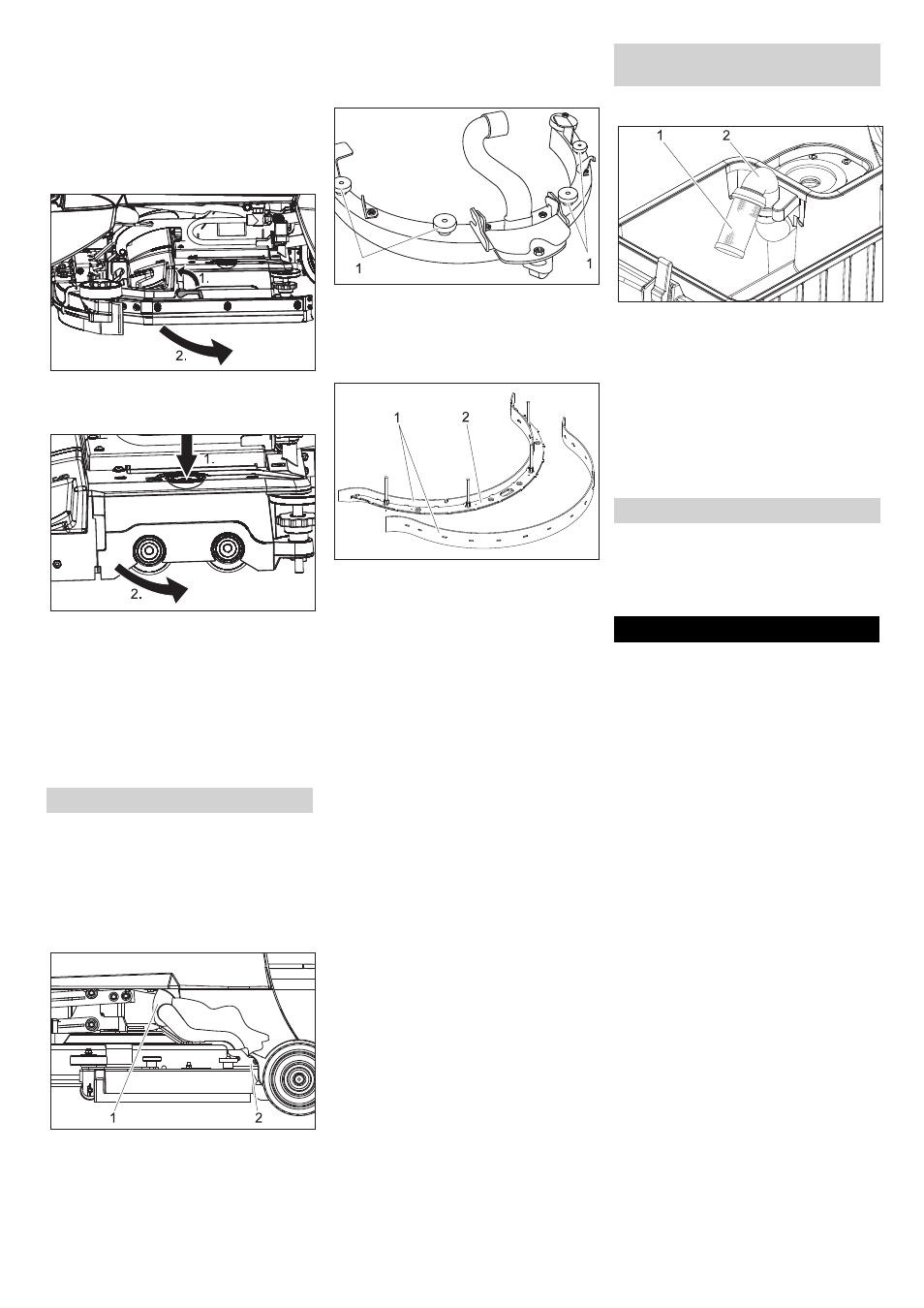

 Deşurubarea mânerelor stea.
 Îndepărtaţi piesele din material plastic.
 Îndepărtaţi lamele de aspiraţie.
 Întoarceţi lamelele de aspirare sau in-
troduceţi altele noi.
 Montaţi piesele din material plastic.
 Înşurubaţi mânerele stea şi strângeţi-le.
 Împingeţi în sus maneta de deblocare.
 Împingeţi protecţia contra stropirii în fa-
ţă.
 Apăsaţi tasta pentru înlocuirea periei şi
mutaţi într-o parte capacul de pe capul
periei.
 Trageţi afară periile cilindrice.
 Introduceţi noile perii cilindrice şi fixaţi-le.
 Închideţi capacul, îndreptaţi periile şi fi-
xaţi-le în capac.
 Împingeţi protecţia contra stropirii în
spate.
 Împingeţi în jos maneta de deblocare.
 Rotiţi butonul de selectare a programe-
lor în poziţia de deplasare.
 Rotiţi comutatorul cu cheie în poziţia 0
şi apoi scoateţi cheia.
 Desprindeţi furtunul de aspirare de pe
vom tija de aspirare.
1 Furtun de aspirare
2 Cuplaj tijă de aspiraţie
 Desprindeţi furtunul de aspirare de pe
vom tija de aspirare.
 Desprindeţi cuplajul tijei de aspiraţie.
 Îndepărtaţi tija de aspiraţie.
 Demontaţi tija de aspirare.
1 Piuliţă moletată
 Desprindeţi piuliţele moletate.
 Scoateţi elementul intern al tijei de aspi-
raţie din tijă înspre jos.
1 Lamă de aspirare
2 Element intern tijă de aspiraţie
 Desprindeţi lamele de aspiraţie de pe
elementul intern al tijei de aspiraţie.
Notă:
Lama de aspirare poate fi întors de 3 ori,
până când se uzează toate marginile. Apoi
trebuie să procuraţi o nouă lamă de aspira-
re.

Întoarceţi sa înlocuiţi lamele de aspira-
ţie şi introduceţi-le în cârligele elemen-
tului intern al tijei de aspiraţie.
 Introduceţi elementul intern al tijei de
aspiraţie în tijă.
 Înşurubaţi şi strângeţi piuliţele moletate.
 Ridicaţi capul de curăţare.
 Rotiţi comutatorul cu cheie în poziţia 0
şi apoi scoateţi cheia.
 Rotiţi maneta de deblocare a periei disc
în sens invers acelor de ceasornic - pe-
ria se lasă în jos şi poate fi trasă de sub
aparat.
 Ţineţi o perie nouă sub capul de curăţa-
re.
 Rotiţi maneta de deblocare a periei disc
în sensul acelor de ceasornic şi apăsaţi
peria în sus.
 Eliberaţi maneta de deblocare şi verifi-
caţi dacă peria este bine fixată.
1 Sită cu bilă plutitoare
2 Tub
 Spălaţi şi clătiţi sita în exterior.
 Verificaţi mobilitatea bilei plutitoare.
Dacă s-a acumulat multă mizerie:

Ţineţi bine ţeava şi scoateţi sita.
 Curăţaţi sita şi bila.
 Ţineţi bine ţeava şi montaţi din nou sita.
În caz de pericol de îngheţ:

Goliţi rezervoarele pentru apă uzată şi
curată.
 Depozitaţi aparatul în spaţii ferite de în-
gheţ.
ƽ
Pericol
Pericol de accidentare! Înainte de orice lu-
crare la aparat rotiţi comutatorul cu cheie în
poziţia „0”, după care scoateţi cheia. Scoa-
teţi conectorul acumulatorului.
ṇ
Avertisment
Turbina de aspirare mai funcţionează după
oprire. Efectuaţi lucrările de întreţinere abia
după ce turbina de aspirare se opreşte.
În cazul defecţiunilor care nu pot fi îndepăr-
tate cu ajutorul acestui tabel, anunţaţi ser-
viciul pentru clienţi.
Înlocuirea periilor cilindrice
Lucrări de întreţinere BD 50/40 RS
Demontarea tijei de aspiraţie
Înlocuirea sau întoarcerea lamelor de
aspirare
Înlocuirea periei disc
Lucrări de întreţinere toate
variantele
Curăţarea plutitorului
Protecţia împotriva îngheţului
Defecţiuni
227 RO
