Dwyer 2600 User Manual
Page 8

WIRING FOR OPTIONAL INPUTS AND OUTPUTS
All wiring shown below is Class 2. Shielded twisted pair is required for Options 992 and
996. Shielded cable is required for Options 993 and 995. Options 924, 926, and 928
share a common ground with input.
CAUTION: DO NOT RUN SIGNAL WIRING IN THE SAME CONDUIT OR
CHASE AS THE POWER WIRING. ERRATIC OPERATION OR DAMAGE TO
THE CONTROL CIRCUITRY WILL RESULT.

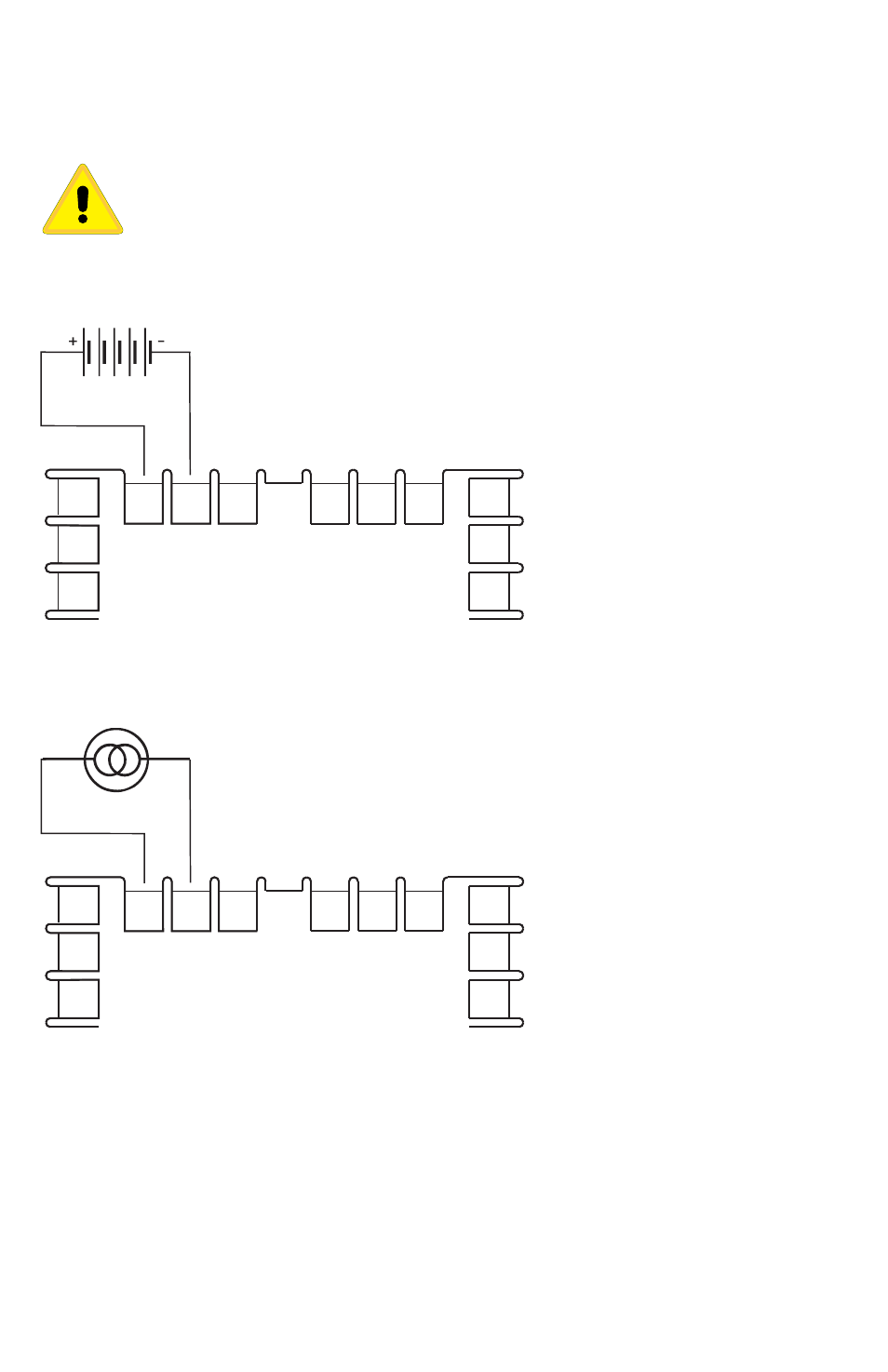

WIRING FOR OPTION 924 REMOTE SET POINT
WIRING FOR OPTION 926 REMOTE SET POINT
May, 2013
Page 8 of 52
949-1194 Rev. 7
3
2
1
21
22
23
24
25
26
13
12
11
+
-
Option 924
Option 924: Input 0 to 10 VDC,
1 Megohm Impedance
3
2
1
21
22
23
24
25
26
13
12
11
+
-
Option 926
Option 926: Input 0 to 20 mADC,
10 Ohms Impedance
