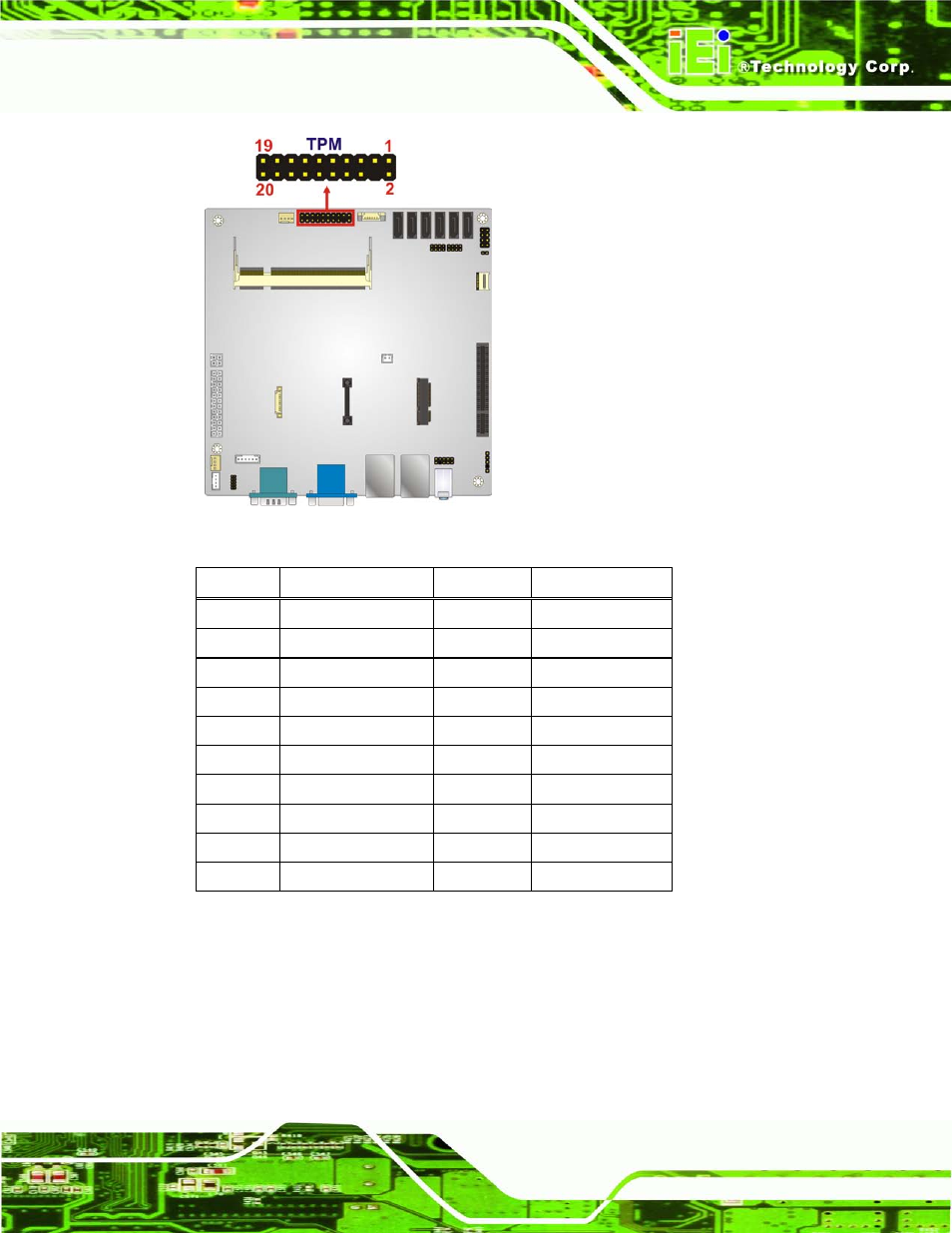

Figure 3-20: TPM Connector Location

PIN NO.

DESCRIPTION

PIN NO.

DESCRIPTION

1

TPMPCLK

2

GND

3

LF_FWH4

4

NC

5

PLT_RST#

6

VCC5

7

LAD3

8

LAD2

9

VCC3

10

LAD1

11

LAD0

12

GND

13

DDR_SMBCLK

14

DDR_SMBDATA

15

VCC3SBY

16

SERIRQ

17

NC

18

VCC3

19

LPCPD_N

20

LDRQ#0

Table 3-17: TPM Connector Pinouts

3.2.20 US B Co n n e c to rs

CN La b e l:

USB2, USB3

CN Typ e :

8-pin header
