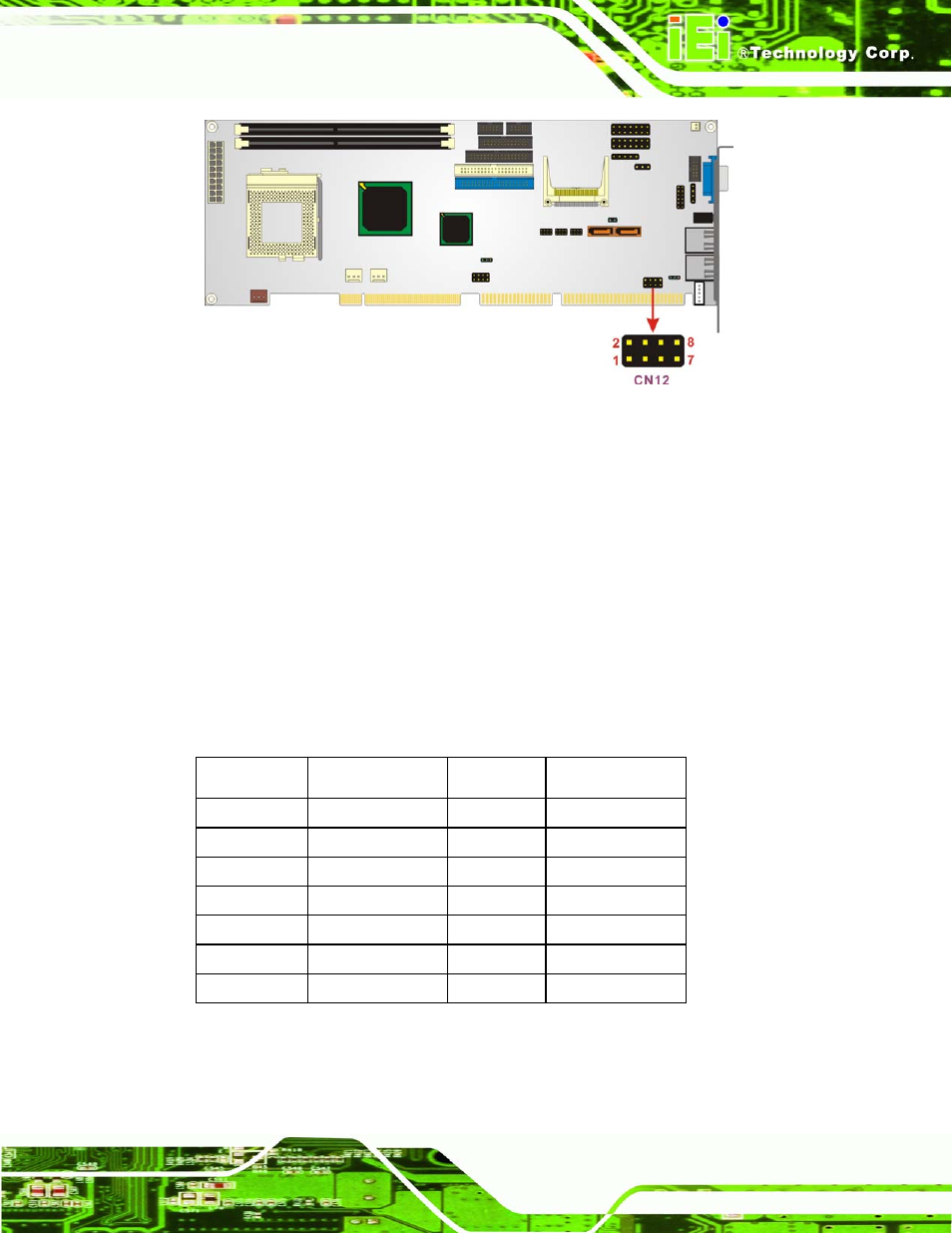

Figure 3-14: LAN LED Connector Location

3.2.14 Multi Panel Connector

CN Label:

CN24

CN Type:

14-pin header (2x7)

CN Location:

See Figure 3-15

CN Pinouts:

See Table 3-17

The Multi Panel connector provides connectivity to several external switches and

indicators for monitoring and controlling the CPU board.

PIN NO.

DESCRIPTION

PIN NO.

DESCRIPTION

1. POWER-LED

+

2

SPEAKER

-

3. N/C

4

N/C

5. POWER-LED

-

6

N/C

7. N/C

8

SPEAKER

+5V

9. N/C

10

RESET

SW

11.

GND

12

RESET SW GND

13.

HDD LED +

14

HDD LED -

Table 3-17: Multi Panel Connector Pinouts
