Extron • System 8/10 P

LUS

• User’s Manual

Reference

Câbler un Système 8/10 P

LUS

sur un rack

Quand vous fixez les câbles d’une unité à l’autre, veillez
à ce que ces câbles ne soient pas “supportés” par le
Système 8/10 P

LUS

. Utilisez des attaches de manière à

ce que les câbles soient fixés au dessus du panneau de
branchement arrière. Tous les câbles non attachés
peuvent provoquer des dommages aux utilisateurs, à
l’équipement, et également aux câbles eux-mêmes.

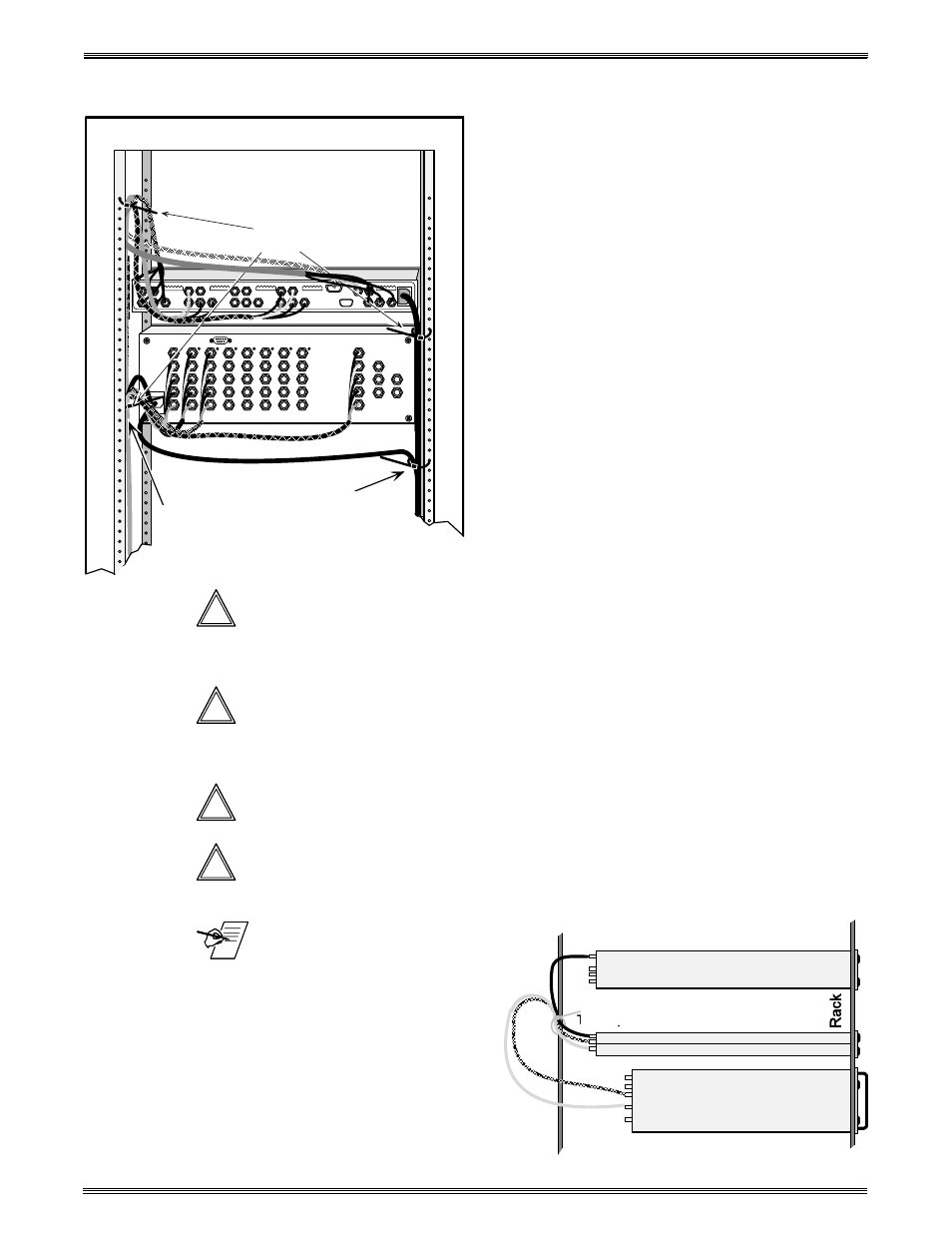

L’illustration montre la vue arrière d’un système sur rack.
Les câbles sur notre exemple sont fixés sur support aux
dessus des branchements de l’équipement. Cela
permet une vue dégagée des panneaux arrières et évite
que les câbles ne tombent sur l’équipement.

_______ Assurez-vous qu’aucun poids sur l’arrière du Système 8/10 P

LUS

ne dépasse

3.73 Kg.
(10 lbs).

_______ Les trous au-dessus et au-dessous du boîtier du Système 8/10 P

LUS

sont

destinés au refroidissement. NE PAS COUVRIR ces trous car cela pourrait
endommager des composants vitaux.

_______ La température ambiante maximale ne doit pas dépasser 40°C.

_______ Le rack et tout équipement monté sur ce support doivent être branchés selon les

normes électriques en vigueur.

_____ Si possible, essayer de

séparer les cordons de
secteur et les câbles
signaux ( les cordons
d’alimentation peuvont
être mis sur la droite et les
câbles signaux sur la
gauche ).

Câbler sur un rack

B-10

câbles
signaux

cordons
d’alimentation

attaches

attaches
