Extron • System 8/10 P

LUS

• User’s Manual

Reference

Enlever le couvercle du Système 8/10 P

LUS

Si la configuration du Système 8/10 P

LUS

doit être modifiée pour un différent

projecteur, il est nécessaire d’accéder à la carte du Contrôleur Principal. De
même, si le fusible de l’alimentation secteur doit être changé, on devra ouvrir
l’appareil. Dans les deux cas, vous devez dans un premier temps enlever le
couvercle supérieur du Système 8/10 P

LUS

.

1/ Débrancher le cordon d’alimentation.

2/ Si le Système 8/10 P

LUS

est monté en rack, détachez-le.

3/ Ôter les câbles d’entrée et de sortie.

4/ Mettre le Système 8/10 P

LUS

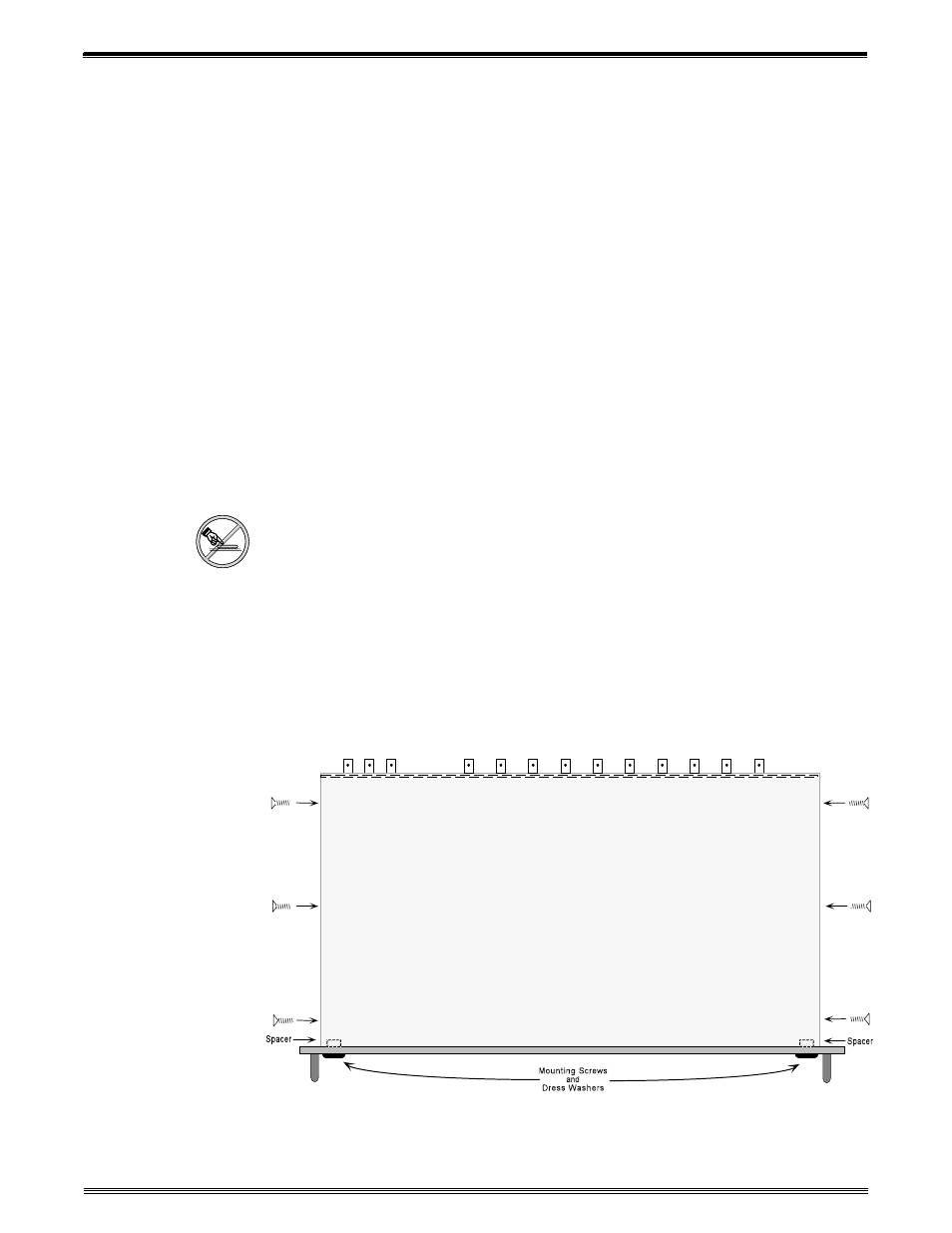

sur une surface propre et enlever les 6 vis comme

représenté sur la figure.

5/ Procéder à l’opération (configuration du système ou changement des fusibles).

_____ NE PAS toucher les boutons ou les composants électroniques autres que ceux

spécifiés. Cela pourrait sérieusement affecter l’opération du système.

6/ Quand le travail à l’intérieur du Système 8/10 P

LUS

est terminé, effecturer les

opérations dans l’ordre inverse.

Enlever le couvercle

B-9
