GEO416 - GEO416GS
FR - 13

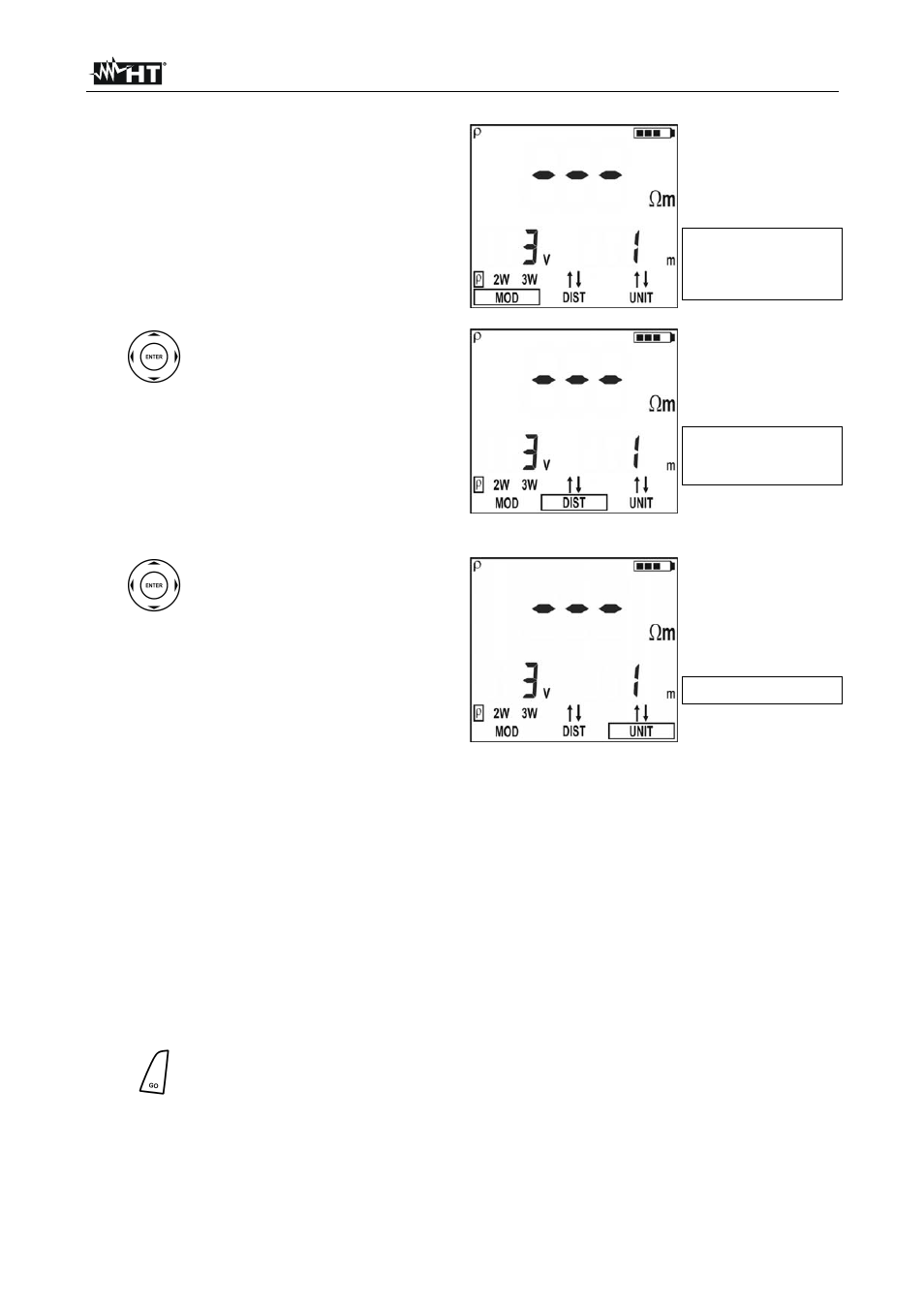

3. L'afficheur montre une page-écran
comme celle ci-contre où l'on trouve la
valeur de la tension de perturbation à
l'entrée de l'instrument et la valeur de la
distance sélectionnée entre les
électrodes de mise à la terre.
Valeur de la tension de
perturbation à l'entrée et
de la distance réglée entre
les électrodes de mise à la
terre
4.
Si l'on souhaite modifier la
distance entre les électrodes de
mise à la terre, appuyer sur les
touches fléchées ,  et
sélectionner
DIST, appuyer
ensuite sur les touches fléchées
,  pour régler la distance
souhaitée (de un à dix mètres,
par pas de un, ou bien de trois
à trente pieds par pas de trois).
Valeur de la distance
sélectionnée entre les
électrodes de mise à la
terre
5.
Pour régler l'unité de mesure de
la distance, appuyer sur les
touches fléchées ,  et
sélectionner
UNIT, appuyer
ensuite sur les touches fléchées
,  pour régler l'unité de
mesure souhaitée (m ou ft).
Unité de mesure réglée
6. Insérer les câbles de mesure bleu, rouge, vert et noir dans les entrées
correspondantes de l'instrument H, S, ES, E et brancher, si nécessaire, les
crocodiles.
7. Le cas échéant, rallonger les câbles de mesure séparément en utilisant des câbles
ayant une section appropriée. La présence de rallonges éventuelles ne demande
aucune calibration ni ne modifie la valeur de résistivité du sol mesurée.
8. Planter dans le sol quatre électrodes de mise à la terre en ligne et les mettre à une
distance mutuelle égale à ce qui est sélectionné sur l'instrument. Le réglage d'une
distance autre par rapport à celle qui est effectivement présente entre les électrodes
de mise à la terre compromet la mesure (§11.3).
9. Connecter les crocodiles aux électrodes de mise à la terre (voir Fig. 6).
10. Appuyer sur la touche GO, l'instrument exécute la mesure.
