GEO416 - GEO416GS
ES - 13

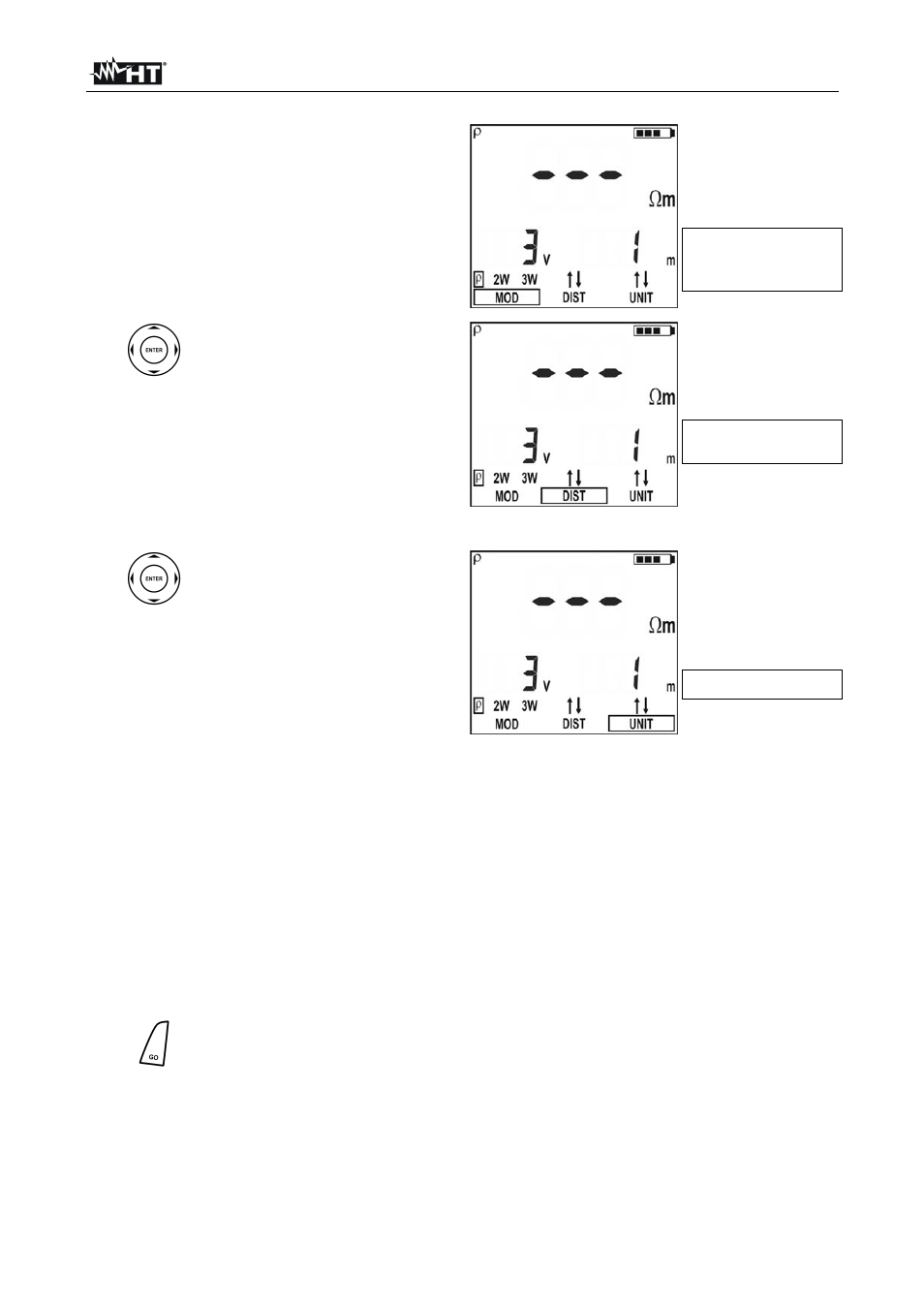

3. Sobre el visualizador aparece la
siguiente pantalla donde nos muestra el
valor de la tensión de dispersión en las
entradas del instrumento y el valor de la
distancia entre los dispersores
seleccionados
Valor de la tensión de
dispersión en las entradas
y de la distancia entre los
dispersores configurado
4.
Cuando se desee modificar la
distancia entre los dispersores
pulse las teclas flecha ,  y
seleccione DIST, después pulse
las teclas flecha , 
configurando la distancia
deseada (desde uno a diez
metros, con pasos de uno o
bien de tres a trenta pies a
pasos de tres)
Valor de la distancia entre
los dispersores
seleccionados
5.
Para configurar la unidad de
medida de la distancia pulse las
teclas flecha ,  y seleccione
UNIT, después pulsando las
teclas flecha ,  configure la
unidad de medida deseada (m
o bien ft)
Unidad de medida
configurada
6. Inserte los cables de medida azul, rojo, verde y negro en los correspondientes
terminales de las entradas del instrumento H, S, ES, E, e inserte, si es necesario los
cocodrilos
7. Prolongue, si fuese necesario, los cables de medida azul y rojo separadamente
utilizando cables de sección adecuada. La presencia de eventuales prolongaciones
no requiere calibración y no modifica el valor de la resistencia de tierra medida
8. Clave en el terreno cuatro dispersores en línea y colocándolos a una distancia igual a
la seleccionada por el instrumento. La configuración de una distancia diferente de la
que realmente hay presente entre los dispersores de la medida (§11.3)
9. Conecte los cocodrilos a los dispersores (ver Fig. 6)
10. Pulse la tecla GO, el instrumento efectua la medida
