GEO416 - GEO416GS
FR - 27
La méthode de mesure permet de détecter la résistivité spécifique d'une couche de terrain
ayant une profondeur presque égale à la distance « a » entre deux piquets. Au fur et à
mesure que « a » augmente, on détecte des couches de terrain plus profondes, il est donc
possible de contrôler le caractère homogène du sol et tracer un profil duquel on peut
établir quelle est l'électrode de mise à la terre la plus appropriée.

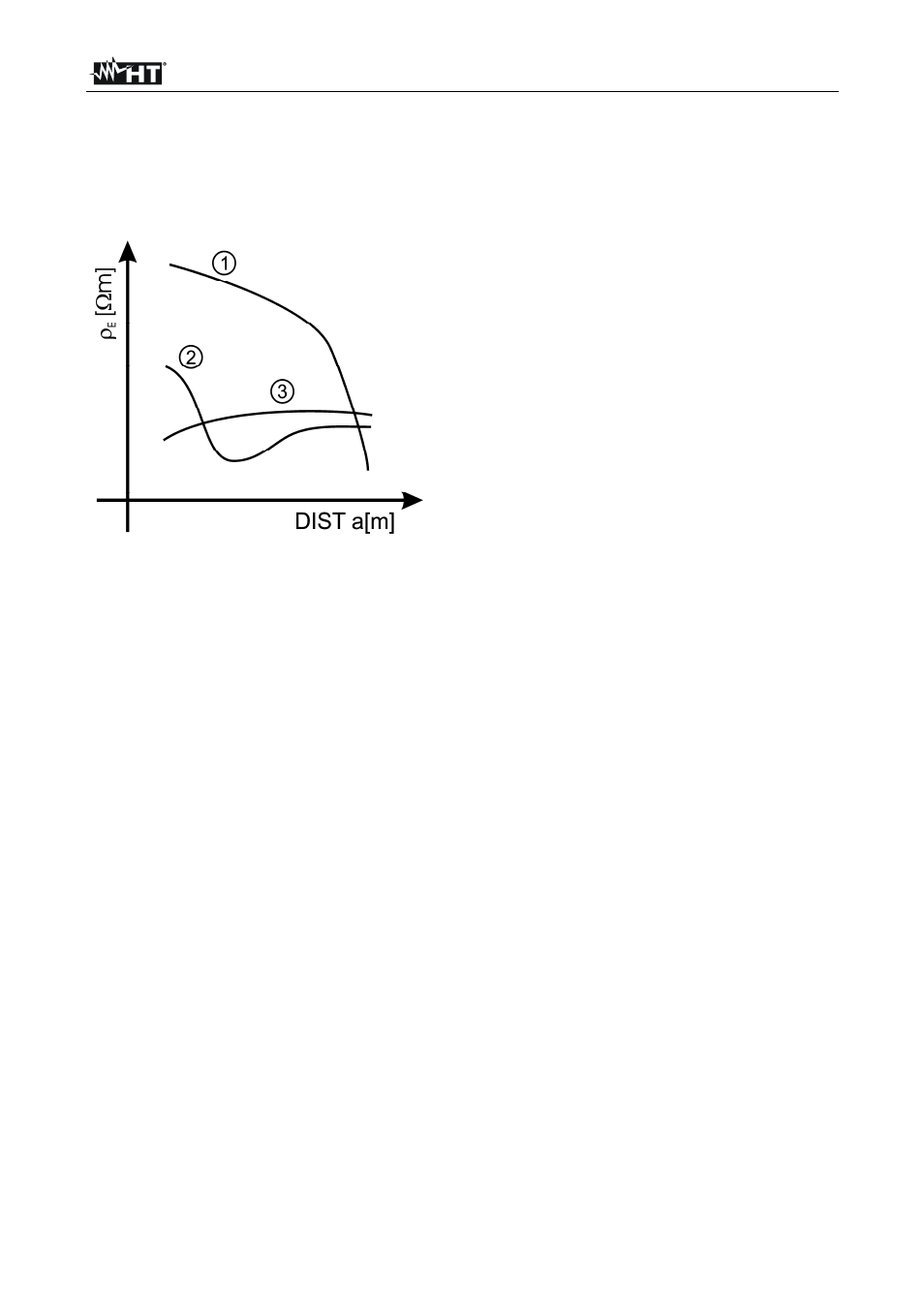

Courbe 1 : comme 
E
diminue en
profondeur seulement, il est
recommandé d'utiliser une électrode
très profonde
Courbe 2 : 
E
diminue seulement jusqu'à
la profondeur a, donc l'augmentation
de la profondeur des électrodes au-
delà de a n'implique aucun avantage
Courbe 3 : la résistivité du sol est presque
constante, avec une profondeur
supérieure on n'obtient aucune
diminution de

E
. Le type d'électrode
le plus approprié est celui en anneau
Fig. 10 : Mesure de la résistivité du sol
11.3.1. Evaluation approximative de la contribution des électrodes intentionnelles
En première approximation, la résistance d'une électrode Rd peut être calculée avec les
formules qui suivent (
 résistivité moyenne du sol).
a) résistance d'une électrode verticale
Rd =  / L
où L = longueur de l'élément au contact du sol
b) résistance d'une électrode horizontale
Rd = 2  / L
où L = longueur de l'élément au contact du sol
c) résistance d'un système d'éléments en maille
La résistance d'un système complexe avec plusieurs éléments en parallèle est toujours
plus élevée que celle qui résulterait d'un simple calcul de la résistance parallèle de chaque
élément. Cela est d'autant plus vrai que plus seront proches (donc en interaction) les
éléments. Voilà pourquoi, l'utilisation de la formule ci-dessous dans l'hypothèse d'un
système en maille est plus rapide et efficace du calcul de chaque élément horizontal et
vertical :
Rd =  / 4r
où r = rayon du cercle qui circonscrit la maille
