4.3. EARTH 3W – MESURE DE LA RESISTANCE DE TERRE A 3 POINTS
La mesure est exécutée conformément à la réglementation VDE 0413, IEC/EN61557-5.
ATTENTION
 L'instrument peut être utilisé sur des installations en catégorie de
surtension CAT III 240V à la terre avec une tension maximale de 415V
entre les entrées. Ne pas connecter l'instrument à des installations avec
des tensions excédant les limites indiquées dans ce manuel. Le
dépassement de ces limites pourrait entraîner des chocs électriques pour
l'utilisateur et endommager l’instrument
 La connexion des câbles de mesure à l'instrument et aux crocodiles doit
toujours se faire avec les accessoires déconnectés de l'installation
 Nous vous recommandons de tenir la pince crocodile en respectant la
zone de sécurité prévue pour la protection des mains (voir § 4.2)
 Si la longueur des câbles fournis de dotation avec l'instrument n'est pas
appropriée pour l'installation sous test (voir § 11), il est possible de
fabriquer des rallonges en adoptant les mesures décrites à la § 11.2.1.

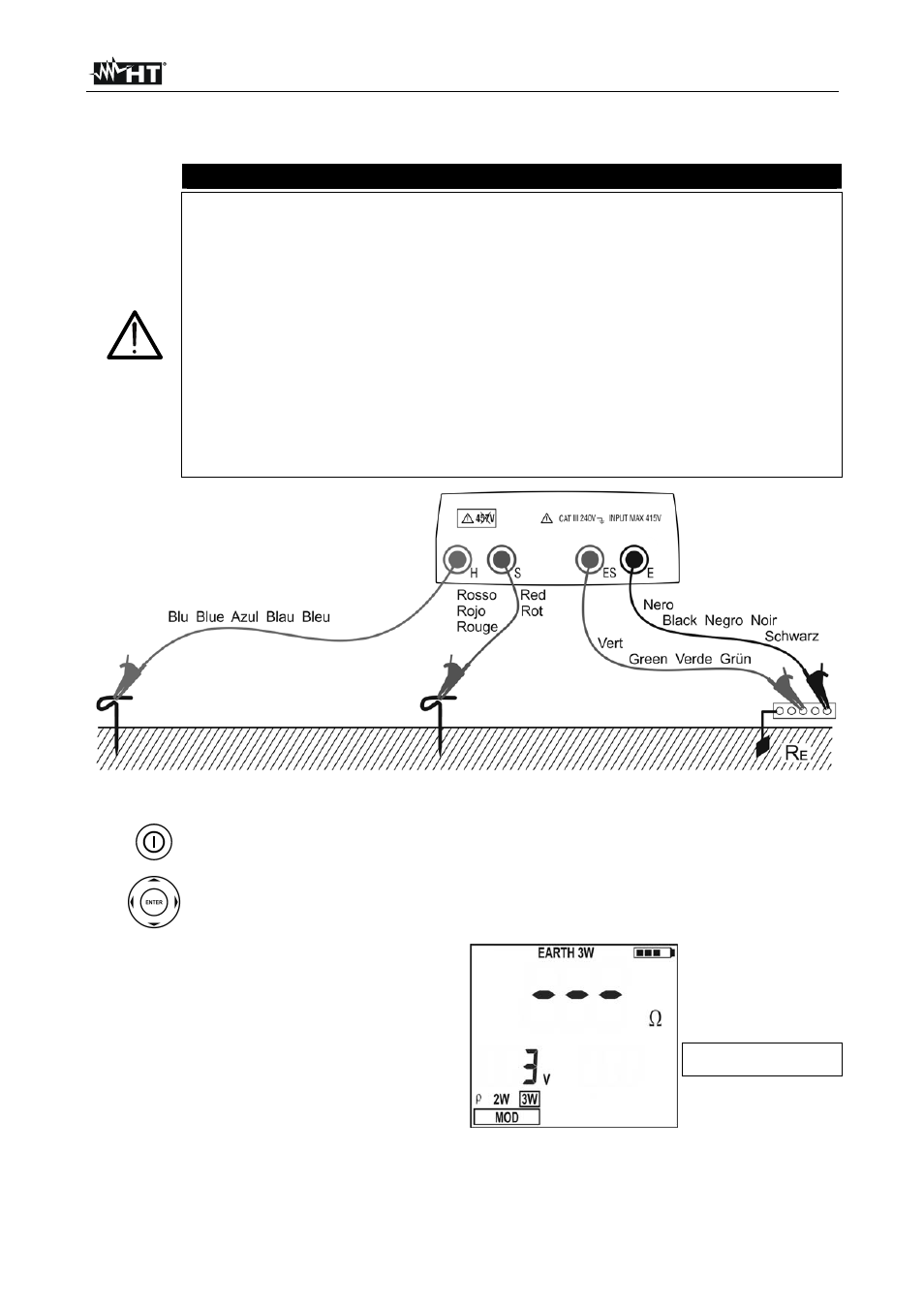

Fig. 3 : Mesure de la résistance de terre à trois fils
1. Allumer l'instrument en appuyant sur la touche d'allumage.
2.
En appuyant sur les touches fléchées ,  sélectionner MOD, ensuite en
appuyant sur les touches fléchées ,  sélectionner la fonction 3W.
3. L'afficheur montre une page-écran
comme celle ci-contre où l'on trouve la
valeur de la tension de perturbation à
l'entrée de l'instrument.
Valeur de la tension de
perturbation à l'entrée
4. Insérer les câbles de mesure bleu, rouge, vert et noir dans les entrées
correspondantes de l'instrument H, S, ES, E et brancher, si nécessaire, les
crocodiles.
