GEO416
-
GEO416GS
FR - 26

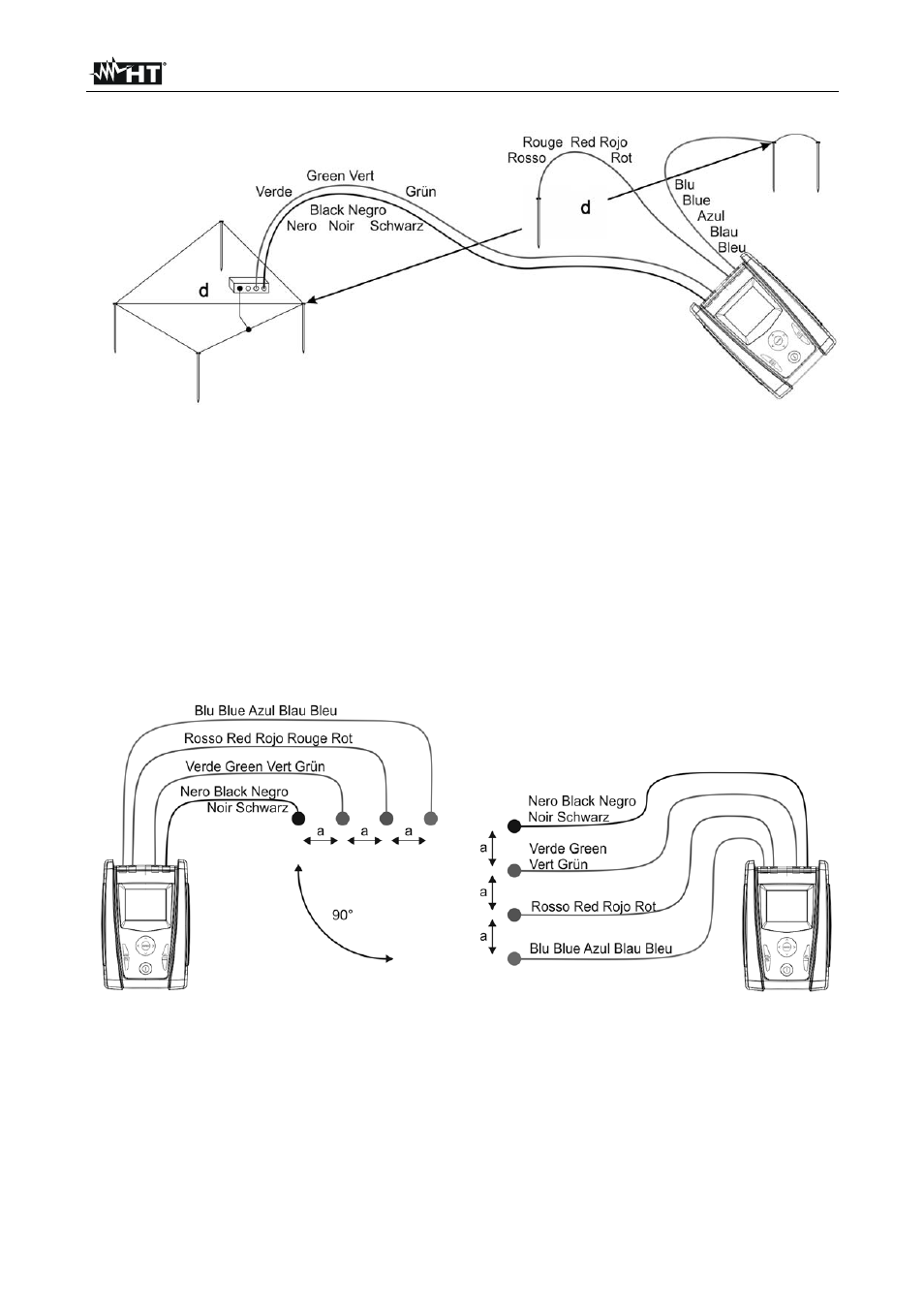

Fig. 8 : Mesure de la résistance de terre - électrodes de mise à la terre de grande taille
11.3. RESISTIVITE DU SOL
L'essai vise à analyser la valeur de la résistivité du sol pour définir, en phase de
conception, le type d'électrodes de mise à la terre à utiliser dans l'installation. Pour la
mesure de résistivité il n'y a pas de valeurs correctes ou erronées ; les différentes valeurs
obtenues en utilisant des distances entre les piquets « a » croissantes doivent être
reportées dans un graphique à partir duquel, en fonction de la courbe obtenue, on établit
le type d'électrodes à utiliser. Comme la mesure peut être faussée par des pièces
métalliques enterrées telles que des tuyaux, des câbles, d'autres électrodes à bande, en
cas de doutes, exécuter une seconde mesure avec la même distance « a », mais avec
l'axe des piquets tourné de 90°.
Fig. 9 : Mesure de la résistivité du sol
La valeur de résistivité est donnée par la relation suivante :
E
= 2
a R où :
E
= résistivité spécifique du sol
a =
distance entre les sondes [m]
R = résistance mesurée par l'instrument [
]
