Ligação do conector de alimentação
O MSE 1202 inclui um conector fêmea M8 (ID 1071955-01) que precisa de ser ligado a
um cabo de alimentação adequado. Consulte “Cabo elétrico“ na página 96. Podem ser
adquiridos conectores de substituição a partir da HEIDENHAIN.
Para ligar o conector de alimentação:
X X Verifique se o cabo de alimentação não está ligado à alimentação principal
X X Ligue o conector de alimentação de acordo com a ilustração apresentada no lado
direito.
Ligação do cabo de alimentação
Para ligar um cabo de alimentação:
X X Verifique se o cabo de alimentação não está ligado à alimentação principal
X X Alinhe o conector de cabo com o conector de módulo
X X Introduza o conector de cabo de alimentação no conector 5 na parte frontal do
módulo
X X Aperte manualmente o conector M8 no módulo
7. Arranque inicial
Para iniciar o sistema:
X X Ligue a energia para o sistema

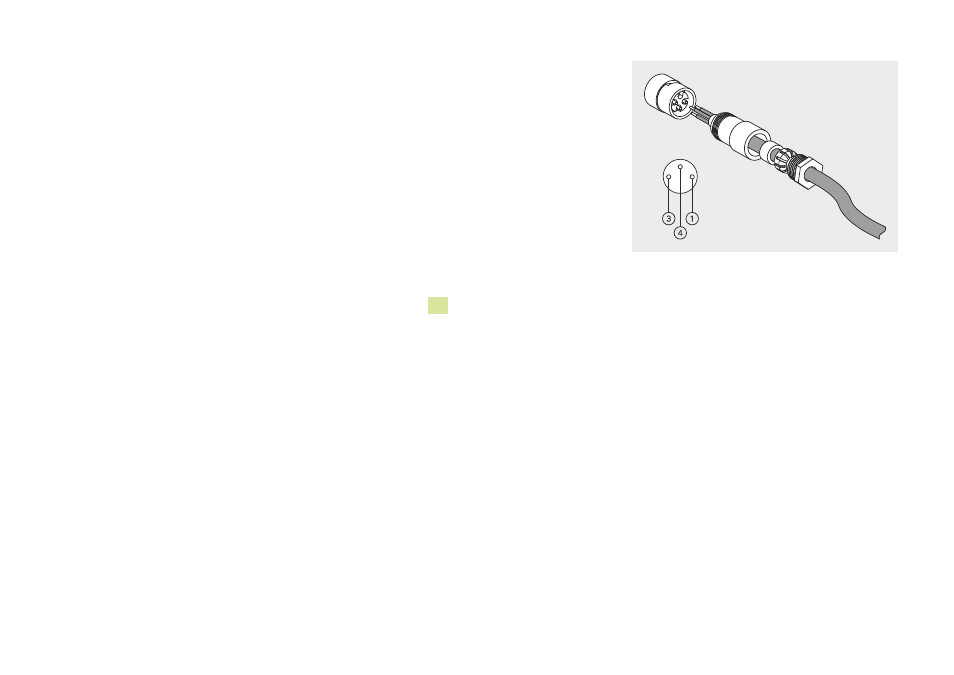

Ligação do conector de alimentação M8
