96
6. Instalação
A segurança de qualquer sistema que integre a utilização deste produto é da
responsabilidade do montador ou instalador do sistema.
Aviso
Não estabeleça nem remova nenhuma ligação enquanto a unidade estiver a
ser alimentada, caso contrário poderá provocar danos internos.
Ligação elétrica
Aviso! Risco de choque elétrico!
Existe o risco de choque elétrico se o produto não estiver devidamente ligado
à terra.
Para evitar os perigos, use sempre um cabo de alimentação de 3-condutores
(ligação terra) e certifique-se de que a ligação terra está devidamente ligada à
instalação do edifício.
Aviso! Risco de fogo
Existe o risco de fogo se um cabo de alimentação não cumprir as
especificações mínimas usadas.
De modo a evitar possíveis perigos, use sempre cabos de alimentação que
cumprem as especificações listadas na tabela Cabo de alimentação no lado
direito.
Interfaces
1
Luz LED de indicação de
energia
2
Luz LED de indicação de rede
4
F2: Porta fusíveis de
substituição
5
X120: Conector de
alimentação
7 15 Conectores de módulo

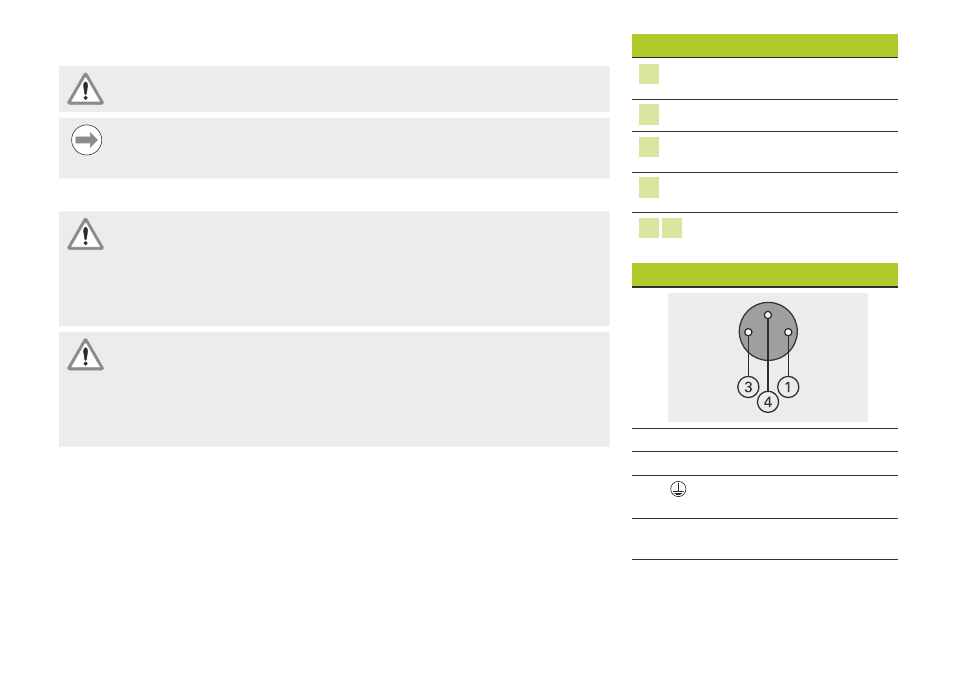

Cabo elétrico
1 CC 24 V
3 0 V
4 Terminal condutor de proteção
(terra)
Secção transversal de cabo mínima:
0,24 mm
2
Secção transversal de cabo máxima:
0,35 mm
2
