36
6. Montage
C'est le monteur ou l'installateur du système qui est responsable de la sécurité
du système dans lequel est utilisé ce produit.
Remarque
Ne pas connecter ou déconnecter les connecteurs lorsque le système est sous
tension. Les composants internes peuvent être endommagés.
Raccordement électrique
Attention! Risque de choc électrique
Un risque de choc électrique existe si ce produit n'est pas mis correctement à
la terre.
Pour éviter ce risque, utiliser un câble 3 conducteurs et vérifier sa mise à la
terre sur l'installation du bâtiment.
Attention! Risque d'incendie
L'utilisation d'un câble secteur non conforme peut constituer un risque
d'incendie.
Pour éviter ce risque, utiliser des câbles secteur conformes aux caractéristiques
techniques mentionnées dans le tableau de droite Câbles secteur.
Interfaces
1
Témoin LED puissance
2
Témoin LED réseau
4
F2 : Porte­fusible remplaçable
5
X120 : Prise secteur
7 15 Connecteurs sur les modules

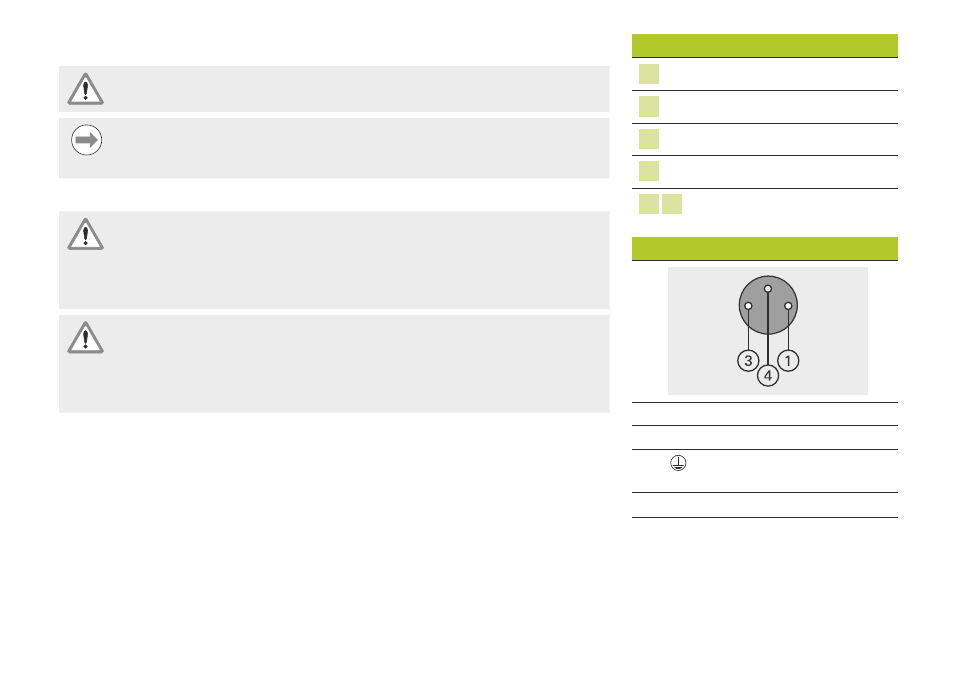

Câble secteur
1 DC 24 V
3 0 V
4 Conducteur de mise à la terre /
borne
Section de conducteur min. : 0.24 mm
2
Section de conducteur min. : 0.35 mm
2
