56
5. Montaje
No realice el montaje en una posición que dificulte el acceso al cable de
alimentación.
Los módulos MSE 1000 están concebidos para el montaje en un raíl estándar de 35 mm,
DIN EN 50022, en un armario eléctrico o en un soporte de montaje (accesorio). Los
distintos módulos se interconectan entre sí y se fijan entre sí con un bloqueo, creándose
una cadena de módulos.
En su configuración básica, el MSE 1000 comprende un módulo de fuente de
alimentación y un módulo base. Se puede ampliar con módulos adicionales, según se
requiera. En total, se pueden configurar un máximo de 250 ejes o canales.
Es posible que se necesiten múltiples módulos de fuente de alimentación, según cuál
sea el consumo de los módulos, en función de la fuente de alimentación de la cadena de
módulos y de los equipos conectados a dichos módulos. En el caso de alcanzar la máxima
potencia nominal de un módulo de fuente de alimentación, será necesario instalar un
módulo de fuente de alimentación adicional en la cadena. Véase “Especificaciones” en
la página 55 para averiguar la máxima potencia nominal de los módulos de fuente de
alimentación
Aviso
Véase la información de producto del MSE 1000 (ID 736907-xx) para ejemplos
de cálculo de consumo de potencia.

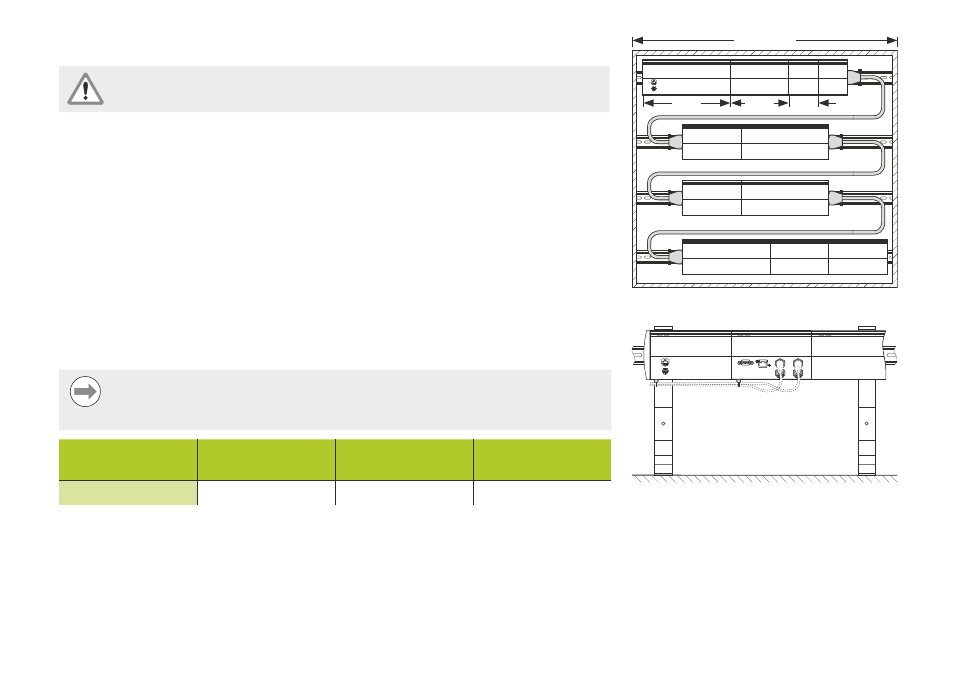

Tamaños de
módulo Tamaño 1 Tamaño 2 Tamaño 3
Ancho 53 mm 106 mm 159 mm
19” / 483 mm
Size 3 Size 2 Size 1
Montaje de armario eléctrico de 19"
Soporte de montaje (accesorio)
