6. Kurulum
Bu ürünün aksesuar olarak eklendiği sistemlerin güvenliği, söz konusu
sistemin montajını ya da kurulumunu gerçekleştiren kişilerin sorumluluğu
altındadır.
Dikkat
Ünite çalışırken hiçbir bağlantıyı takıp çıkarmayın. İç bileşenlerde hasar
meydana gelebilir.
Elektrik bağlantısı
Uyarı! Elektrik çarpması riski
Bu ürün düzgün şekilde topraklanmazsa elektrik çarpması riski söz konusu
olabilir.
Tehlikenin önüne geçmek için her zaman 3 iletkenli (topraklı) güç kablosu
kullanın ve toprağın bina tesisatına düzgün şekilde bağlandığından emin
olun.
Uyarı! Yangın riski
Minimum teknik özellikleri karşılamayan bir güç kablosunun kullanılması
yangın riski meydana getirir.
Tehlikeyi önlemek için daima sağdaki
Güç kablosu tablosunda belirtilen
özelliklere uygun güç kabloları kullanın.
Arabirimler
1
Güç göstergesi LED lambası
2
Şebeke göstergesi LED
lambası
4
F2: Değiştirilebilir sigorta
yuvası
5
X120: Güç konektörü
7 15 Modül konektörleri

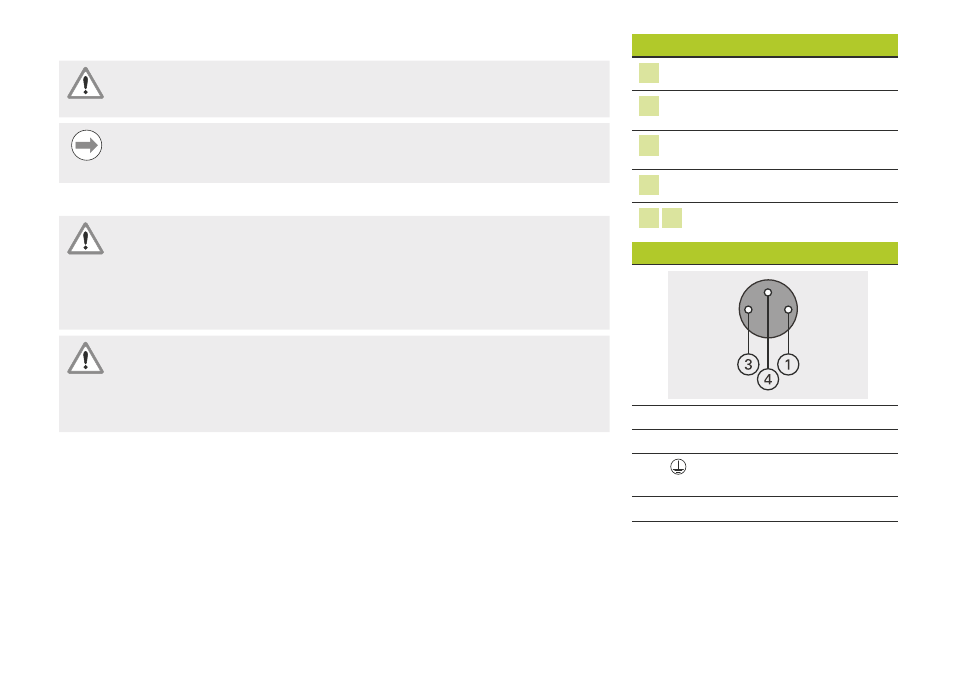

Güç kablosu
1 DC 24 V
3 0 V
4 Koruyucu iletken (toprak)
terminali
Minimum kablo kesiti: 0,24 mm
2
Maksimum kablo kesiti: 0,35 mm
2
