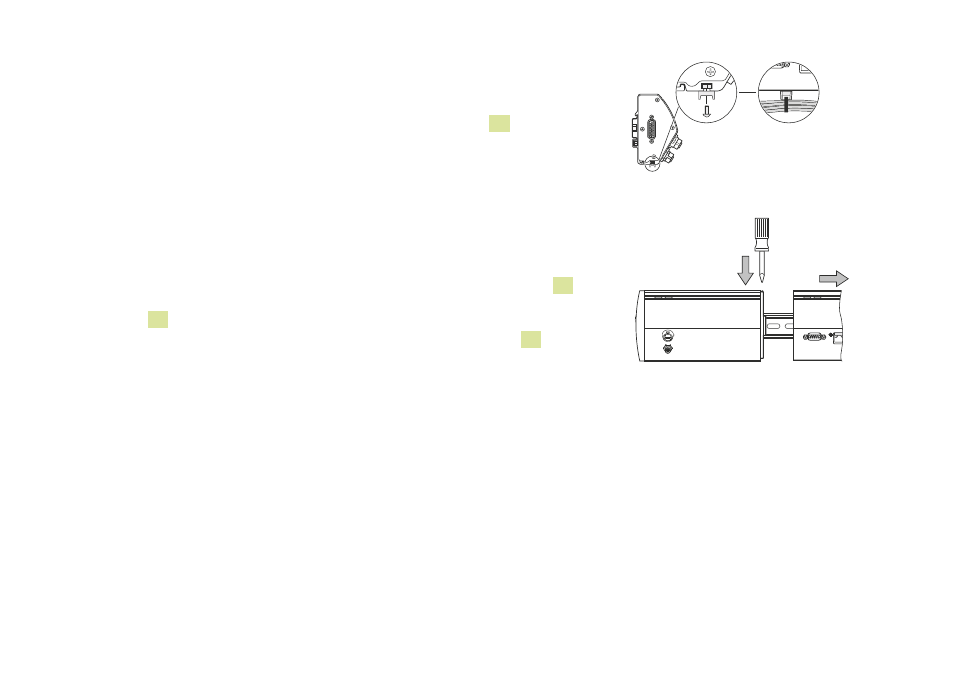

Instalar peças de montagem de cabos
É fornecido um kit de peças de montagem de cabos com cada módulo para ligação de
cabos. Cada kit contem dois conjuntos de peças de montagem.
X
X
Introduza a porca sextavada M3 na ranhura de montagem de cabos 16 na parte inferior
do módulo
X
X
Introduza o parafuso M3 através do suporte da braçadeira e aperte a porca sextavada
M3 utilizando uma chave de fendas em estrela
X
X
Introduza a braçadeira através do suporte e aperte os cabos
Soltar um módulo
X
X
Verifique se não há presença de energia em todos os módulos de fonte de alimentação
da cadeia de módulos
X
X
Coloque uma chave de fendas na abertura do mecanismo de bloqueio recetor 8 na
parte superior esquerda do módulo mais à direita e pressione para baixo no mecanismo
de bloqueio 6 do módulo mais à esquerda para o soltar
X
X
Aplique levemente pressão para cima, pressionando a mola do carril DIN 11
X
X
Mantendo pressão para cima, gire a parte superior do módulo para fora do carril DIN
X
X
Retire levemente a pressão para cima, soltando o módulo do carril DIN
Soltar um módulo
