9
Montage eines Moduls
Hinweis
Eine Versorgungsmodul muss immer links von den Modulen angeordnet sein,
die es in der Modulkette versorgen soll. Reicht die maximale Nennleistung eines
Versorgungsmoduls nicht aus, muss ein weiteres Versorgungsmodul in der
Modulkette verwendet werden.

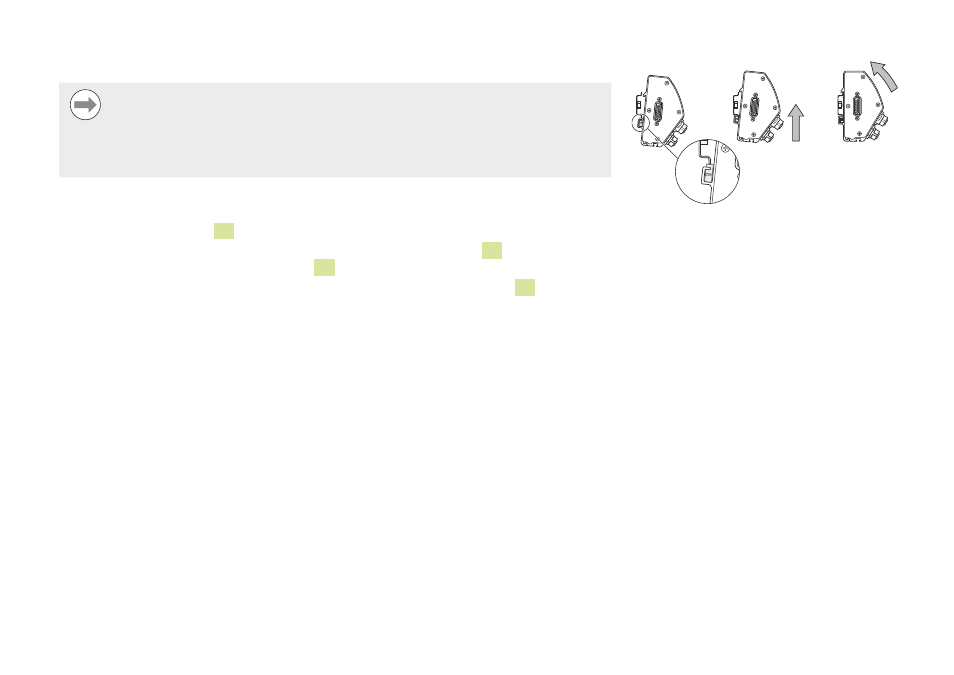

Modul befestigen:
X X Stromversorgung aller Versorgungsmodule der Modulkette abschalten
X X Modul mit unterer Nut 12 auf Unterkante der Hutschiene aufsetzen
X X Hutschiene sanft nach oben drücken, dabei die Befestigungsfeder 11 niederdrücken
bis die Hutschiene auf der unteren Nut 12 des Moduls einschnappt
X X Oberseite des Moduls zur Hutschiene hin schwenken bis die obere Nut 10 des Moduls
auf der Oberkante der Hutschiene aufsitzt, dabei weiter sanft nach oben drücken bis
die obere Nut des Moduls auf der Hutschiene einschnappt
Montage eines Moduls
