Bedraden van de voedingsconnector
De MSE 1202 is voorzien van een vrouwelijke M8-connector (ID 1071955-01) die op een
geschikte voedingskabel moet worden aangesloten; zie “Netkabel” op pagina 84.
Vervangende connectoren zijn verkrijgbaar bij HEIDENHAIN.
Voedingsconnector bedraden:
X X Controleer of de netkabel niet op de netvoeding is aangesloten.
X X Sluit de bedrading van de voedingsconnector aan volgens de afbeelding hiernaast
Netkabel aansluiten
Netkabel aansluiten:
X X Controleer of de netkabel niet op de netvoeding is aangesloten.
X X Lijn de kabelconnector uit met de moduleconnector
X X Steek de connector van de netkabel in de voedingsconnector 5 aan de voorkant van
de module
X X Draai de M8-connector handvast op de module aan
7. Eerste inschakeling
Systeem inschakelen:
X X Schakel de voeding voor het systeem in

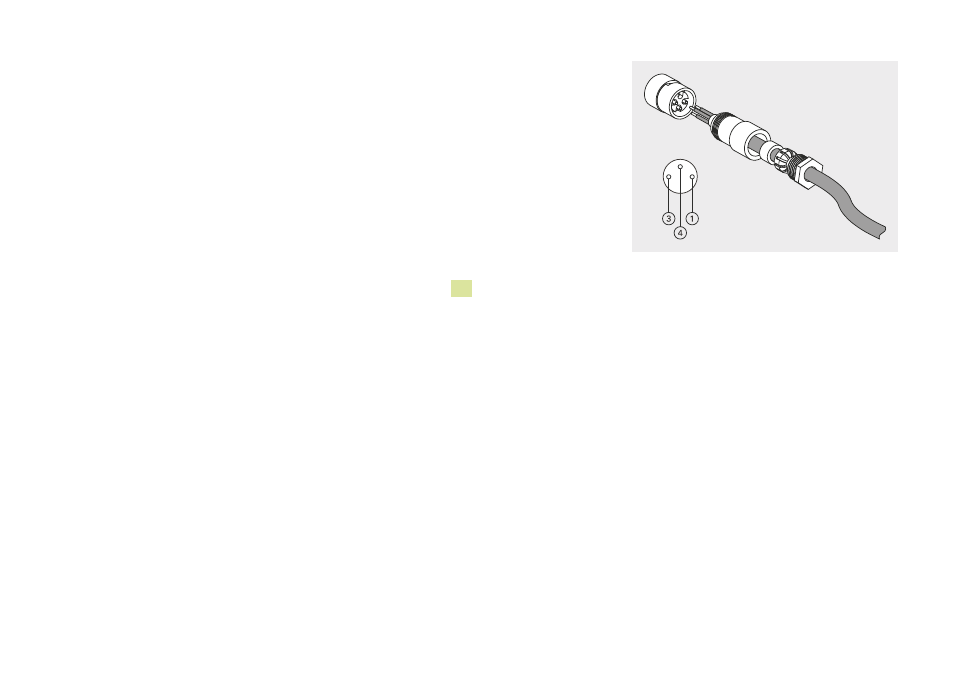

M8­voedingsconnector bedraden
