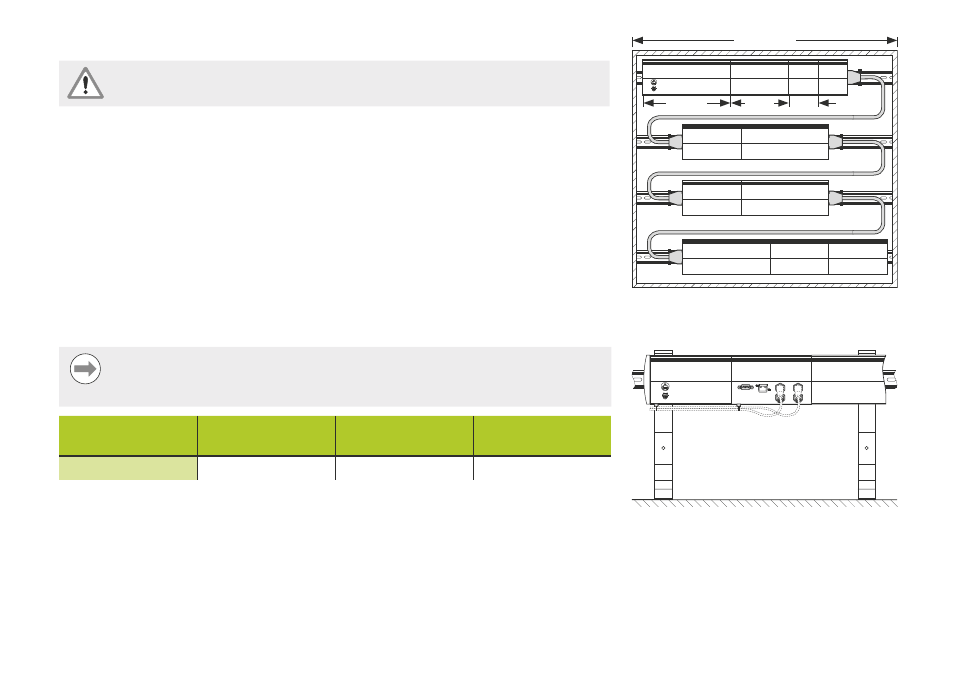

5. Montaż

Przy montażu zwrócić uwagę na łatwy dostęp do wyłącznika sieciowego.

MSE-1000-moduły mogą być zamocowywane na 35 mm standardowej szynie DIN

zgodnie z DIN EN 50022 w szafie sterowniczej lub na nóżkach metalowych (osprzęt).

Pojedyńcze moduły są łączone ze sobą oraz przymocowywane ze sobą metodą

zatrzaskową, tak iż powstaje łańcuch modułów.
MSE 1000 składa się w konfiguracji podstawowej z modułu zasilacza i modułu

bazowego. Może także w razie zapotrzebowania zostać rozszerzone o dodatkowe

moduły. Łącznie konfigurowalnych jest do 250 osi lub kanałów.
W zależności od zapotrzebowania mocy modułów, następujących po module z

zasilaczem w łańcuchu oraz wszystkich podłączonych do tych modułów urządzeń,

konieczne są ewentualnie dalsze moduły zasilania. Jeśli maksymalna nominalna moc

modułu zasilania nie jest wystarczająca, należy dołączyć dalszy moduł zasilania w

Wskazówka

Przykłady obliczania dla zapotrzebowania mocy znajdują się w informacji o

produkcie MSE 1000 (ID 736907-xx).

Rozmiary

modułów

Rozmiar 1

Rozmiar 2

Rozmiar 3

Szerokość

53 mm

106 mm

159 mm

19” / 483 mm

Size 3

Size 2

Size 1

Montaż w 19-calowej szafie

sterowniczej

Nóżki stojakowe (osprzęt)
