Ansluta moduler
Notering
Denna produkt innehåller komponenter som kan förstöras vid elektrostatisk
urladdning (ESD) . Observera försiktighetsåtgärder vid hantering av ESD-
känsliga utrustningar och ta aldrig på kontaktstift utan att vara korrekt jordad.
Att ansluta moduler:
X X Kontrollera att all spänning är borttagen från alla strömförsörjningsmoduler i
modulkedjan
X X Skjut den högra modulen åt vänster tills låshaken 6 på den vänstra modulen hakas
fast i uttaget för låshaken 8 på den högra modulen
Montera gavlarna
Vänster och höger gavelsats tillhandshålls med varje strömförsörjningsmodul för att täcka
öppna moduländar.
X X Montera den vänstra gaveln på den vänstra sidan av den första
strömförsörjningsmodulen i kedjan
X X Montera 19 mm gavelskruvar genom gavelns montagehål och in till ändens skruvhål
14 på modulen
X X Använd en stjärnskruvmejsel för att dra åt skruvarna
X X Montera den högra gaveln på den högra sidan på den sista modulen i kedjan genom att
använda de medföljande 9 mm skruvarna och följa instruktionen ovan
Ansluta moduler

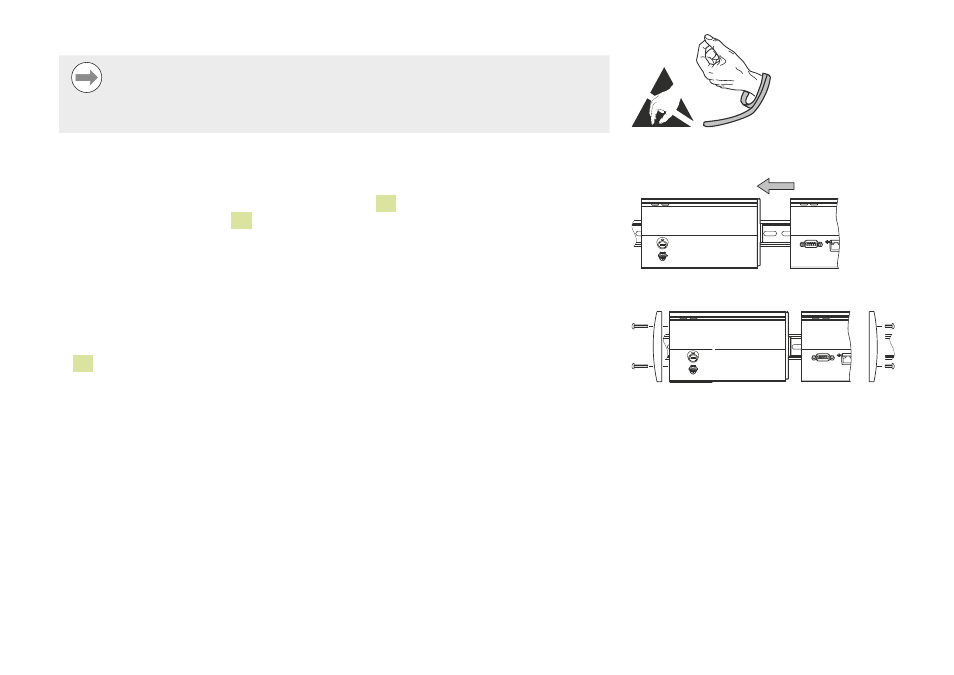

Observera försiktighetsåtgärder vid
ESD hantering
Montera gavlarna
