121
Разводка разъема питания
MSE 1202 включает гнездо M8 (ID 1071955-01), которое разводится с помощью
подходящего кабеля питания. См. “Кабель питания” на странице 120. Сменные
разъемы можно приобрести у компании HEIDENHAIN.
Разводка разъема питания:
X X Убедитесь, что кабель питания отключен от источника питания
X X Выполнить разводку разъема питания, как показано на рисунке справа
Подключение кабеля питания
Подключение кабеля питания выполняется следующим образом:
X X Убедитесь, что кабель питания отключен от источника питания
X X Совместить кабельный разъем с разъемом модуля
X X Подсоединить разъем кабеля питания к разъему питания 5 на передней
панели модуля
X X Затянуть рукой разъем M8 на модуле
7. Первое включение
Подача питания к системе:
X X Включить подачу питания для системы

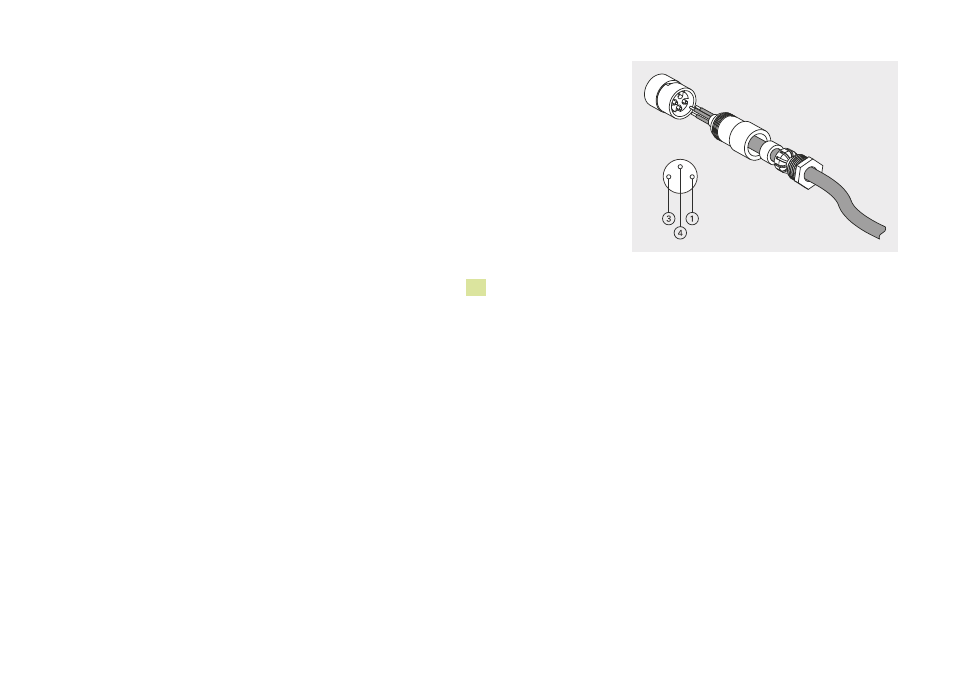

Разводка разъема питания M8
