83

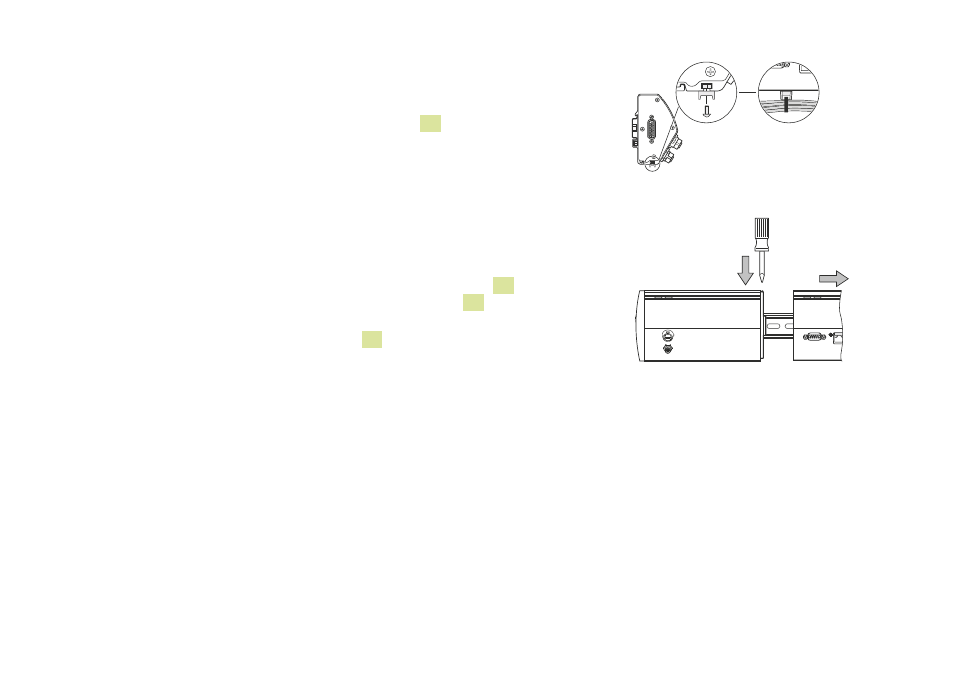

Kabelbevestigingsmiddelen aanbrengen
Bij elke module wordt een set met kabelbevestigingsmiddelen meegeleverd voor het
leggen van de kabels. Elke set bestaat uit twee sets met bevestigingsmiddelen.
X X Breng de M3-zeskantmoer aan in de kabelmontagesleuf 16 aan de onderkant van de
module
X X Steek de M3-schroef door de kabelbinderhouder en bevestig deze met een
kruiskopschroevendraaier op de M3-zeskantmoer
X X Steek de kabelbinder door de kabelbinderhouder en bevestig de kabels
Een module loskoppelen
X X Controleer of alle voedingsmodules in de moduleketen zijn losgekoppeld van de
voeding
X X Druk een platte schroevendraaier in de opening van de vergrendellip 8 aan de
linkerbovenkant van de rechtermodule en druk de vergrendellip 6 van de linkermodule
omlaag om de module los te koppelen
X X Druk voorzichtig iets omhoog, terwijl u de veer 11 van de DIN-rail indrukt
X X Blijf omhoog drukken, draai de bovenkant van de module weg van de DIN-rail
X X Druk langzaam minder omhoog, terwijl u de module van de DIN-rail loskoppelt
Een module loskoppelen
