106
Moduły połączyć ze sobą
Wskazówka
To urządzenie zawiera komponenty, które poprzez wyładowanie
elektrostatyczne (ESD) mogą zostać uszkodzone. Proszę uwzględnić
metody zabezpieczające dla eksploatowania wrażliwych na ESD
komponentów i nigdy nie dotykać końcowek łącza bez przewidzianego
uziemienia.

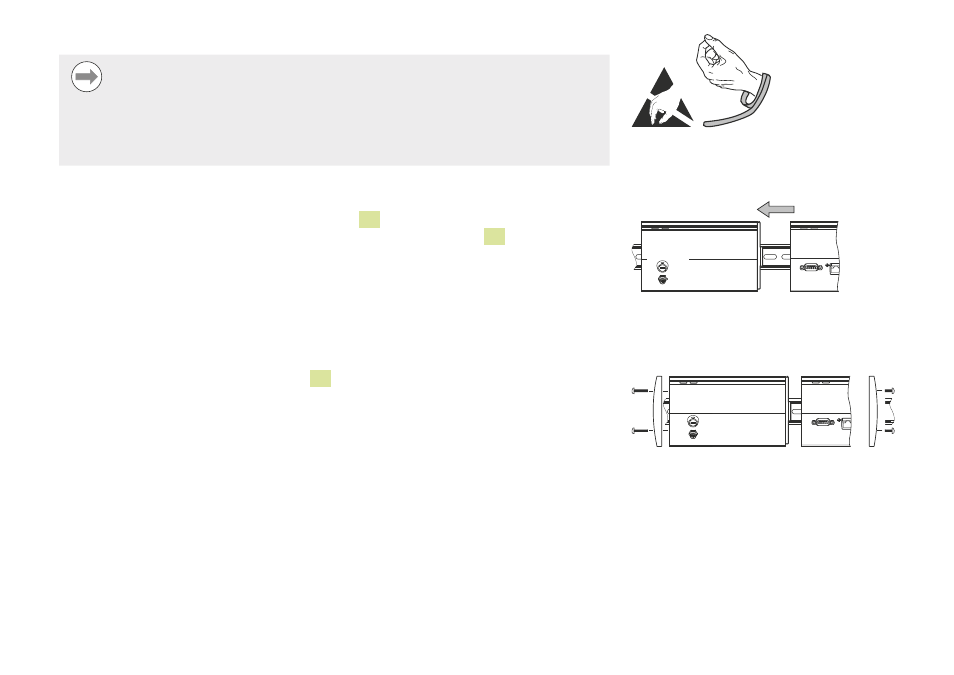

Moduły połączyć ze sobą:
X X odłączyć zasilanie wszystkich modułów zasilających w łańcuchu
X X Prawy moduł przesuwać w lewo aż zapadka 6 lewego modułu znajdzie się z
zatrzaśnięciem w przewidzianym dla niej otworze szczelinowym 8 prawego
modułu
Montaż przesłon końcowych
Wszystkie moduły zasilające są dostarczane z kompletem dla lewej i prawej przesłony
zamykającej, aby otwarte strony modułu zostały przesłonięte.
X X Lewą przesłonę wstawić z lewej strony pierwszego modułu zasilania łańcucha
X X 19 mm śruby przesłony wstawić w odwierty dla zamocowania przesłony w
przewidzianych w tym celu otworach 14 na module
X X Sruby dokręcić śrubokrętem krzyżakowym
X X Prawą przesłonę wstawić z prawej strony ostatniego modułu łańcucha przy użyciu
dostarczonych wraz z urządzeniem śrub 9 mm jak to opisano powyżej
Połączenie modułów
Uwzględnić środki bezpieczeństwa przy
eksploatowaniu wrażliwych na ESD
komponentów
Montaż przesłon końcowych
