5. Montagem
Não monte numa posição que dificulte o acesso ao cabo de alimentação.
Os módulos do MSE 1000 foram concebidos para serem montados num carril
DIN EN 50022 padrão de 35 mm num armário elétrico ou numa estrutura de montagem
(acessório). Os módulos individuais são ligados uns aos outros e afixados juntos com um
bloqueio, criando uma cadeia de módulos.
Na sua configuração básica, o MSE 1000 consiste num módulo de fonte de alimentação
e num módulo base. Este poderá ser expandido através da adição de mais módulos, caso
seja necessário. No total, podem ser configurados até 250 eixos ou canais.
Poderão ser necessários múltiplos módulos de fonte de alimentação com base no
consumo de energia dos módulos, seguindo a fonte de alimentação na cadeia de
módulos e qualquer equipamento conetado a esses módulos. Quando é atingida a
potência nominal máxima de um módulo de fonte de alimentação, é necessário instalar
outro módulo de fonte de alimentação na cadeia de módulos. Consulte “Especificações“
na página 91 para mais informações sobre os níveis máximos de consumo de energia
dos módulos de fonte de alimentação.
Aviso
Consulte a Informação de Produto do MSE 1000 (ID 736907-xx) para mais
informações sobre exemplos de cálculo do consumo de energia.
Tamanhos do
módulo Tamanho 1 Tamanho 2 Tamanho 3
Largura 53 mm 106 mm 159 mm
19” / 483 mm
Size 3 Size 2 Size 1

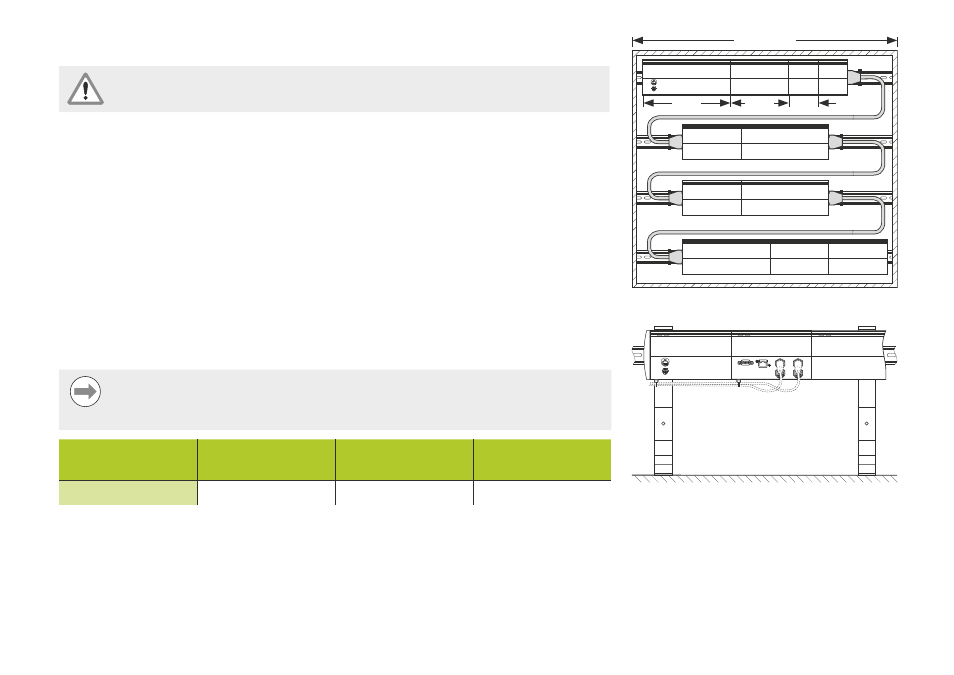

montagem de cabine elétrica 19"
Estrutura de montagem (acessório)
