72
6. Installation
Ansvaret för säkerheten i alla system där denna produkt används ligger hos den
som monterar eller installerar systemet.
Notering
Anslut inte och ta inte bort några anslutningar när enheten är påslagen. Detta
kan resultera i skador på interna komponenter.
Elektrisk anslutning
Varning! Risk för elektrisk stöt
Det finns risk för elektrisk stöt om denna produkt inte är korrekt jordad.
För att undvika risken, använd alltid en nätkabel med tre ledare och säkerställ att
jorden är korrekt ansluten till byggnadens strömnät.
Varning! Brandrisk
Brandrisk föreligger om en nätkabel som inte uppfyller minimum
specifikationerna används.
För att undvika risken, använd alltid en nätkabel som uppfyller kraven som finns
i Nätkabel-tabellen till höger.
Gränssnitt
1
LED för strömindikering
2
LED för nätverk
4
F2: Hållare för utbytbar säkring
5
X120: Nätkontakt
7 15 Modulanslutningar

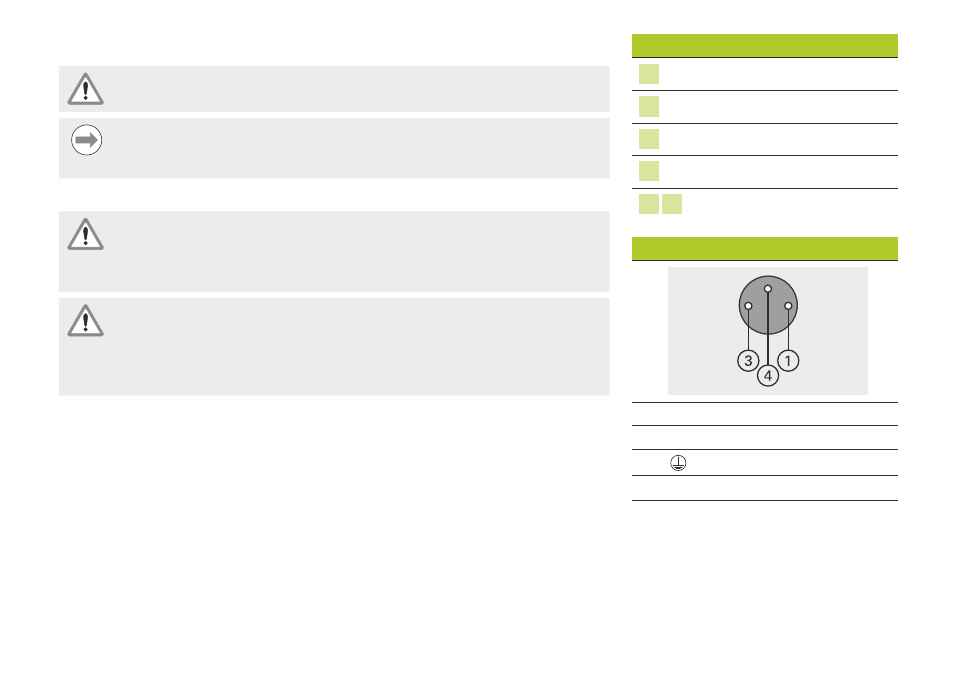

Nätkabel
1 DC 24 V
3 0 V
4 Skyddsjordsanslutning
Min. area på ledare: 0.24 mm
2
Max. area på ledare: 0.35 mm
2
