145
電源コネクタの配線
MSE 1202は、適合する電源コードに配線することが必要なM8メスコネクタ（ID 1071955-
01）が付属しています。”電源コード”ページ 144を参照してください。 交換用コネクタは
HEIDENHAINから購入できます。
電源コネクタに配線を接続するには、以下の手順に従います。
X X 電源コードが主電源に差し込まれていないことを確認します
X X 右の図に従って電源コネクタに配線を接続します
電源コードの接続
電源コードを接続するには、以下の手順に従います。
X X 電源コードが主電源に差し込まれていないことを確認します
X X ケーブルコネクタをモジュールコネクタの位置に合わせます
X X 電源コードコネクタをモジュールの前面にある電源コネクタ 5 に挿入します
X X モジュールにM8コネクタを手で締め付けます
7. はじめての立ち上げ
システムを立ち上げるには、以下の手順に従います。
X X システムの電源をオンにします

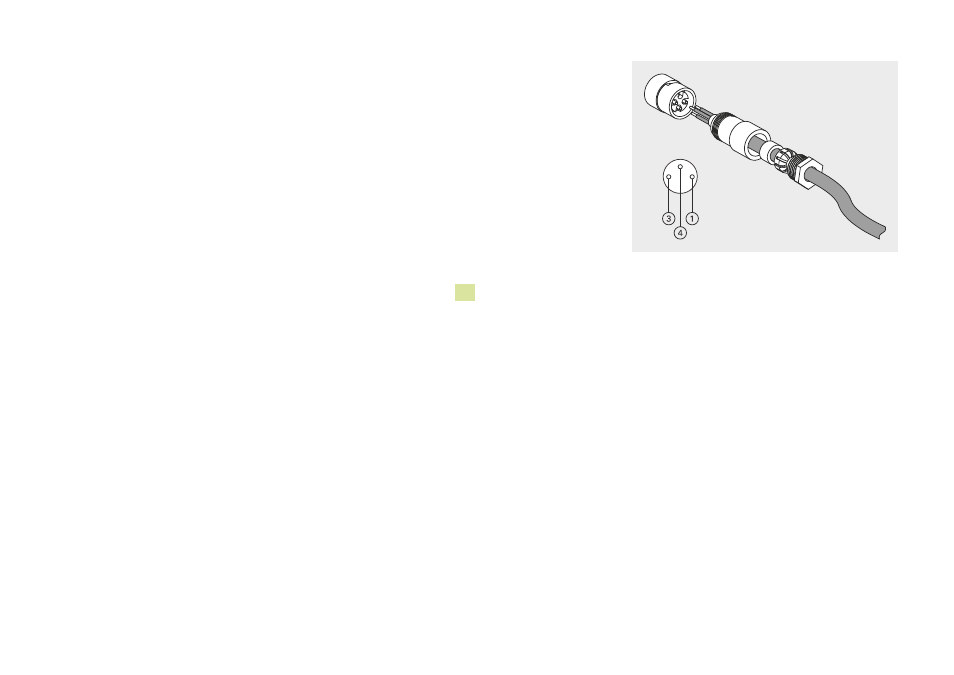

M8電源コネクタの配線
