10. Schnittstellen-
beschreibung
Das haze-gloss ist mit einer seriellen
Schnittstelle (RS 232 C) ausgerüstet,
über die die Gerätesteuerung und
Weiterverarbeitung der Meßwerte durch
einen Computer erfolgen kann.

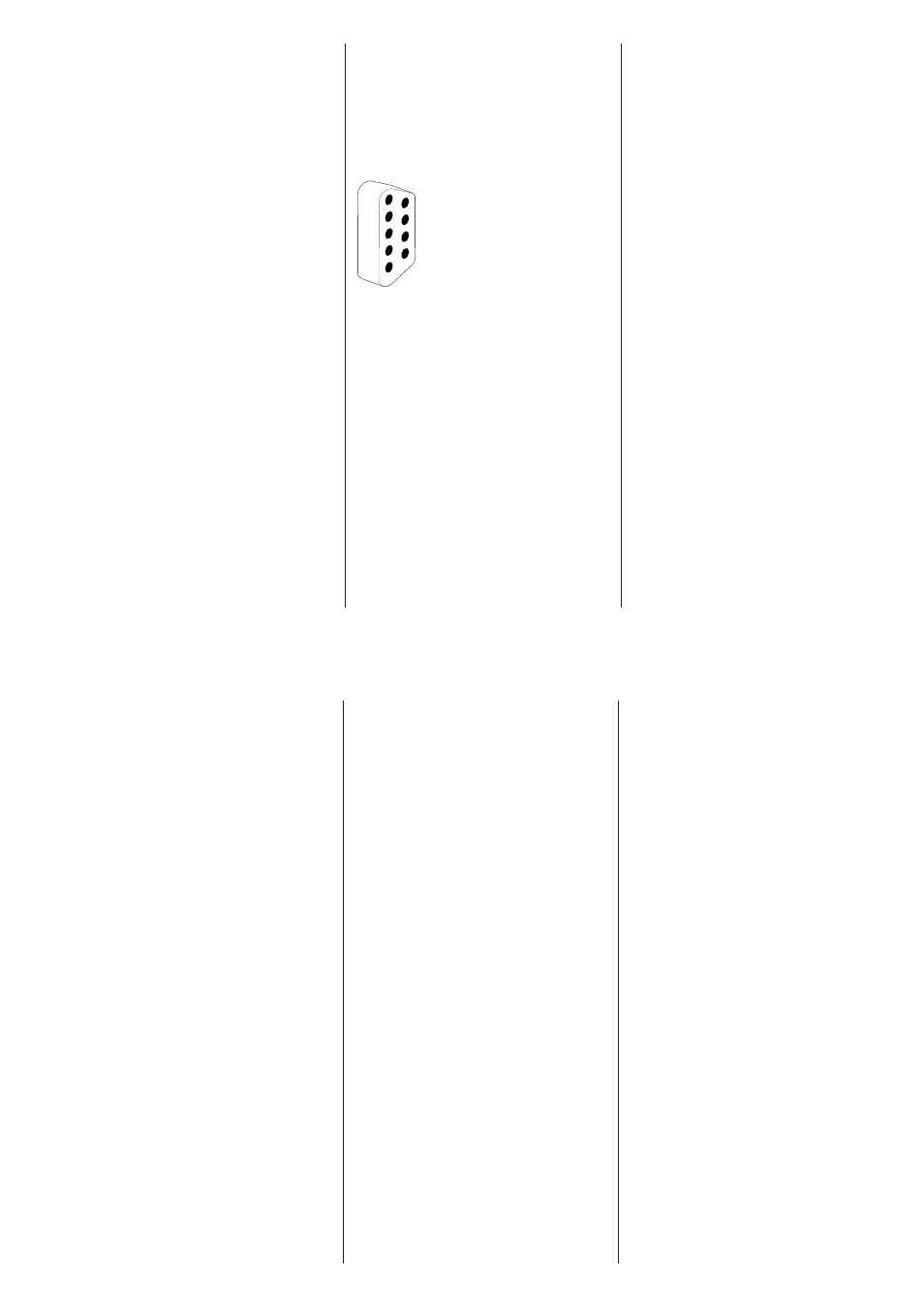

Zur Übertragung befindet sich am
Meßgerät eine 9polige SUB-D Buchse.
haze-gloss PC
3 TxD---------RxD 3
2 RxD---------TxD 2
7 RTS---------CTS 5
8 CTS---------RTS 4
5--------GND-------7
Übertragungsrate und -format
Die serielle asynchrone Übertragung ist
im Meßgerät festgelegt und findet nach
folgendem Format statt:
2400 Baud, 8 Datenbits, no parity,
1 Stopbit
Steuerbefehle
‘O’ (ASCII) Einschalten des ONLINE-
Betriebes (Anzeige ONLINE im Display)
- Die haze-gloss Tastatur ist gesperrt.
- Automatische Meßauslösung durch
den Andruckschalter ist freigegeben.
SET UP Status des haze-gloss
wird an den Computer übertragen
(jeweils 1 Byte INTEGER):
- Aktueller Modus:
0 = Einzelmessung
1 = Statistikmessung
- Eingestellte Geometrie:
0 = Haze
1 = 20°
2 = 60°
3 = 85°
5 = 20° & 60°
6 = Autorange
7 = 60° & 85°
- Aktuelle Hubeinstellung:
0 = 4 cm Hub
1 = 7 cm Hub
- Meßfleckbeleuchtung:
0 = aus
1 = ein
- Kommastelle:
0 = Anzeige ohne Kommastelle
1 = Anzeige mit Kommastelle
- Spiegelmodus:
0 = aus
1 = ein
