FHR-35 Pan and Tilt Head Robotic

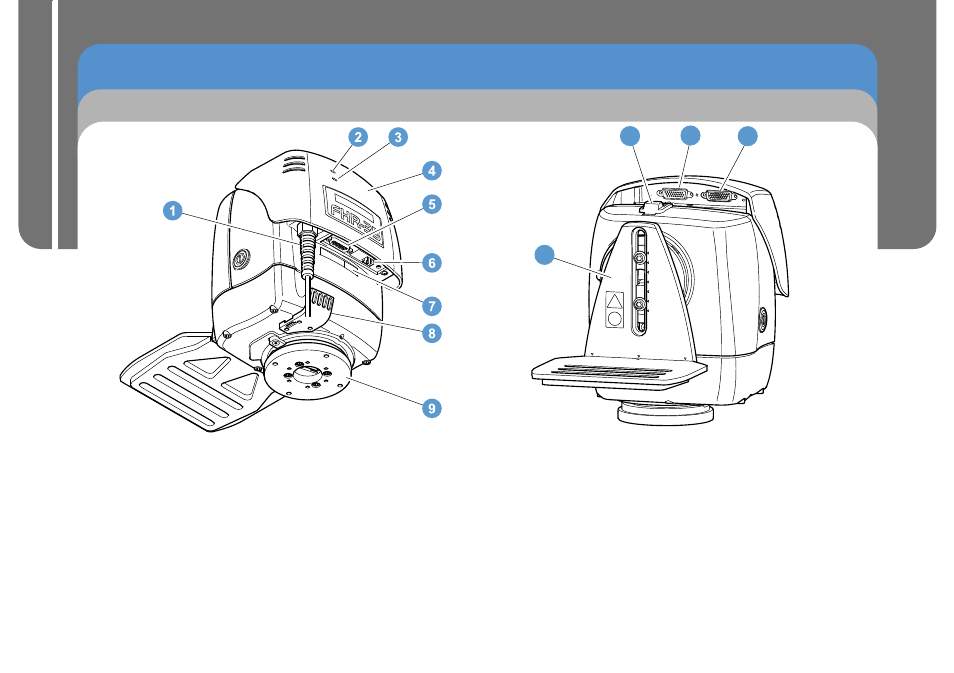

Rear View
10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Camera cradle
11 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tilt lock
12 . . . . . . . . . . . . . . . . . . . . . . . . . General purpose connector
13 . . . . . . . . . . . . . . . . . . . . . . . . . . . Lens interface connector 1 . . . . . . . . . . . . . . . . . . . . . .
2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 . . . . . . . . . . . . . . . . . . . . . . . . . Power cable
Data LED
Genlock LED
Top cover
Service port
Ethernet port
Network ID label
Cable management bracket
9 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Mounting plate
with IEC connector
10
11 12 13
Components and Connections
Front View
4
Installation and Configuration Guide
