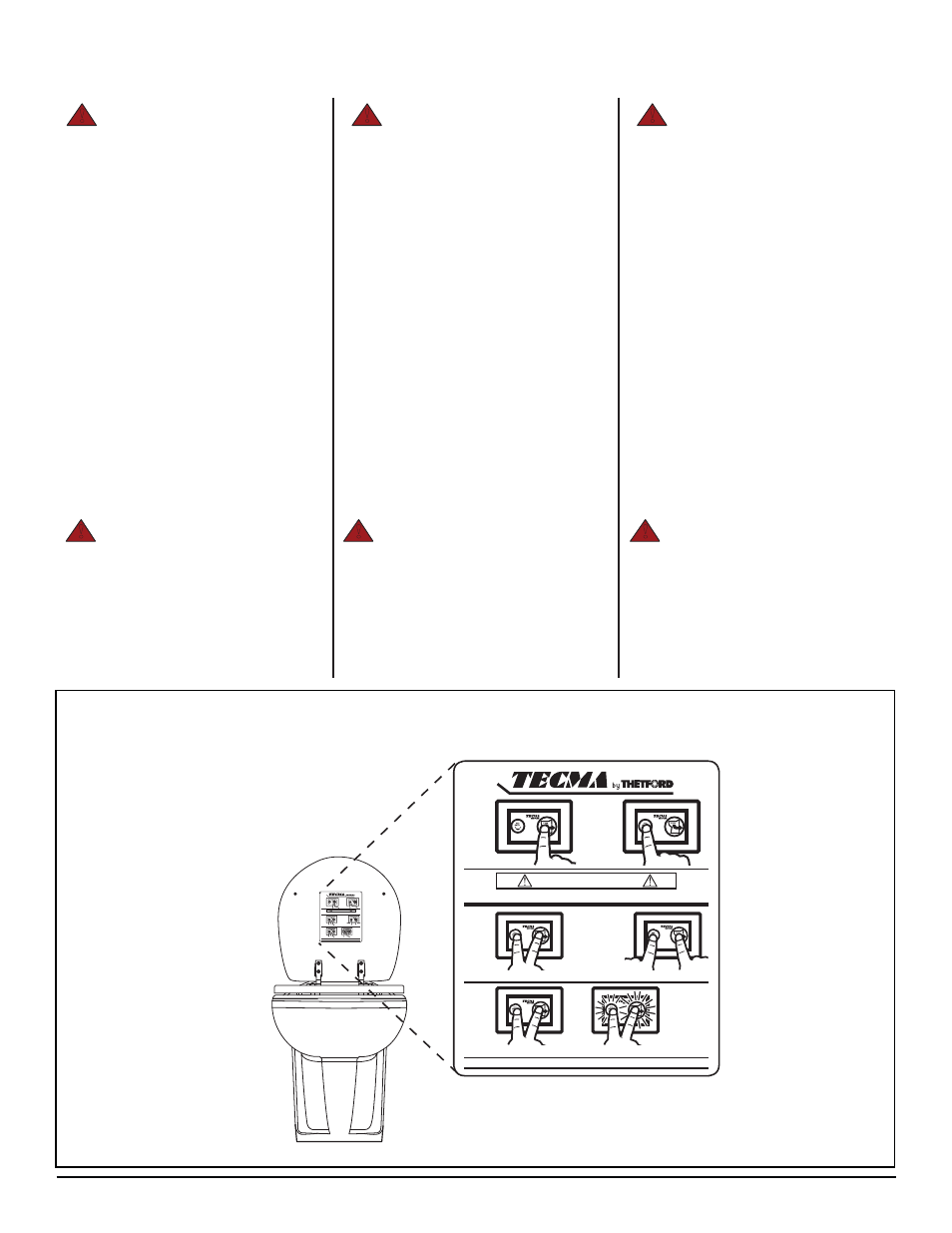

Quick Start Label Installation / Installation de la plaque / Instalación de la etiqueta de inicio rápido
DANGER: Failure to use a Vented
Loop in raw water pump installation
sites can lead to water fl owing into
the toilet from the outside (siphon-
ing) which can cause loss of property
and life!
!
Installation Planning, Con’t. Planifi cation de l’installation, suite Planifi cación de la instalación, cont.
Bezel Installation
When planning the installation be sure to
consider:
■ Bezel placement wall thickness
■ Distance between toilet and bezel; the
harness is 12’ in length
Required Tools
■ 1-1/4” hole saw
■ 3-1/2” hole saw
■ saber saw
■ 7/16” socket and ratchet or 7/16” wrench
■ Electric drill
■ 1/8” drill bit
DANGER : Négliger de poser une
boucle de ventilation dans une instal-
lation à eau non traitée risque de
siphonner l’eau de l’extérieur vers la
toilette et d’entraîner des pertes de vie
et pertes matérielles!
!
Installation de la plaque
Lors de la planification de l’installation,
prenez en compte :
■ l’épaisseur du mur où sera installée
la plaque
■ La distance entre la toilette et la plaque;
la longueur du faisceau de câbles est de
3,7 m (12 pi)
Outils requis
■ Scie emporte-pièce de 32 mm (1-1/4 po)
■ Scie emporte-pièce de 89 mm (3-1/2 po)
■ Scie sauteuse
■ Clй а cliquets et douille 7/16 po ou clé
7/16 po
■ Perceuse électrique
■ Mèche 1/8 po
PELIGRO: Si no se usa una válvula
antisifón en los sitios de instalación
de la bomba de agua bruta, el agua
podría fl uir (sifonear) hacia el inodoro
desde la parte exterior de la embar-
cación, ¡con consecuentes posibles
daños materiales y muertes!
!
Instalación del marco
Al hacer los planes de instalación, recu-
erde tomar en cuenta:
■ El espesor de la pared de colocación
del marco
■ La distancia entre el inodoro y el marco; el
arnés tiene una longitud de 3.7 m (12 pies)
Herramientas requeridas
■ Serrucho de calar de 32 mm (1-1/4 pulg.)
■ Serrucho de calar de 89 mm (3-1/2 pulg.)
■ Sierra de vaivén
■ Dado y trinquete de 7/16 pulg. o llave
de 7/16 pulg.
■ Taladro eléctrico
■ Broca de 1/8 pulg.
