Tecma EasyFit Owner’s & Installation Manual

6

www.thetford.com

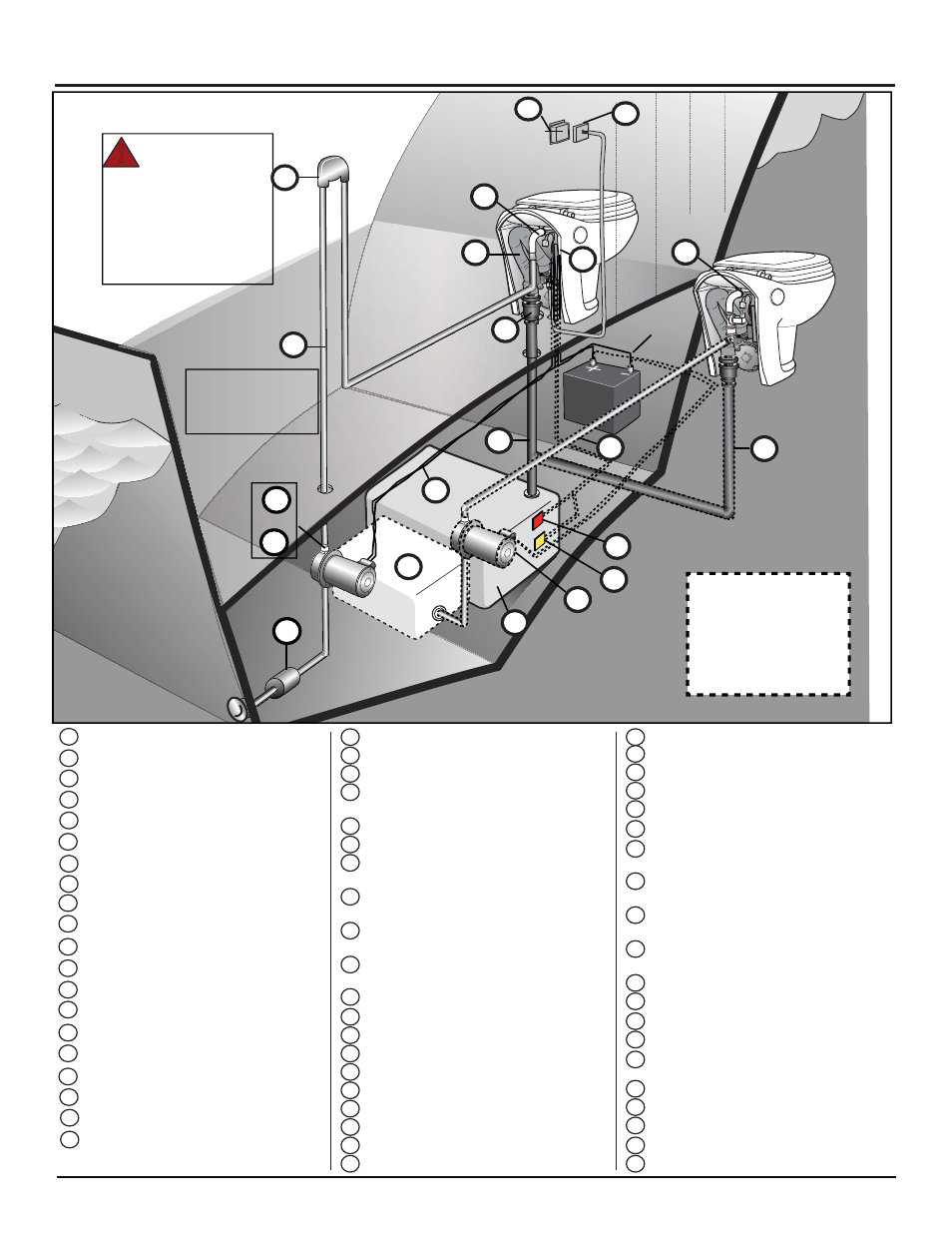

Orientation / Aperçu / Orientación

A.

Filter or Strainer (Raw Water Install)

B.

Water Tank (Fresh Water Install)

C.

Non-Thetford Water Pump (Raw Water Install)

Fresh Water Pressure Pump (Fresh Water Install)

D.

3/4” Water Supply (Raw Water Install)

E.

1/2” Water Supply (Fresh Water Install)

F.

Vented Loop

G.

Toilet Discharge Hose

H.

Relay Module

I.

Water Pump Wiring

J.

Discharge Line (above or below fl oor)

K.

Holding Tank

L.

Full Tank Sensor

M.

Mid Tank Sensor

N.

Wall Switch

O.

Bezel

A

A1

B

B1

C

C1

D

E

F

G

H

I

J

K

A.

Fresh Water Hook-up

B.

Raw Water Pump Hook-Up

C.

Thetford Water Pump (Raw Water Install)

D.

Lower Discharge Check Valve (Vertical)

K1

K8

K4

#4

Fig. E

!

IF NEEDED-8” above

waterline ALL TIMES!

SI NÉCESSAIRE -

20 cm au-dessus de

la ligne de fl ottaison

EN TOUT TEMPS!

SI ES NECESARIO:

¡20 cm por encima de

la línea de fl otación

EN TODO MOMENTO!

Fresh Water Install

Installation à eau douce

Instalación de agua dulce

A1

Floor-minimum 3/4”

Plancher - min. 19 mm

Piso: 19 mm mínimo

K8

OR

B

K1

Raccord d’eau douce

K4

Raccord de pompe d’eau non traitée

K8

Pompe à eau Thetford (installation à eau non traitée)

#4

Clapet antirefoulement d’évacuation inférieure

(verticale)

A1

Filtre ou crépine (installation à eau non traitée)

A

Réservoir d’eau (installation à eau douce)

B

Pompe à eau d’une autre marque que Thetford

(installation à eau non traitée)

B1

Pompe refoulante d’eau douce (installation

à eau douce)

C

Conduite d’arrivée d’eau de 19 mm (3/4 po)

(Installation à eau non traitée)

C1

Conduite d’arrivée d’eau de 13 mm (1/2 po)

(Installation à eau douce)

D

Boucle de ventilation

E

Tuyau d’évacuation de la toilette

F

Module de relais

G

Câbles pour pompe à eau

H

Conduite d’évacuation (sur ou sous le plancher)

I

Réservoir d’eaux usées

J

Capteur de pleine capacité

K

Capteur de mi-niveau

L

Interrupteur mural

M

Plaque

K1

Conexión de agua dulce

K4

Conexión de la bomba de agua bruta

K8

Bomba de agua Thetford (instalación de agua bruta)

#4

Válvula de retención de descarga inferior (vertical)

A1

Filtro o tamizador (instalación de agua bruta)

A

Tanque de agua (instalación de agua dulce)

B

Bomba de agua no Thetford (instalación

de agua bruta)

B1

Bomba de presión de agua dulce (instalación

de agua dulce)

C

Suministro de agua de 19 mm (3/4 pulg.)

(instalación de agua bruta)

C1

Suministro de agua de 13 mm (1/2 pulg.)

(instalación de agua dulce)

D

Válvula antisifón

E

Manguera de descarga del inodoro

F

Módulo de relé

G

Cableado de la bomba de agua

H

Línea de descarga (por encima o por debajo

del piso)

I

Tanque de retención

J

Sensor de tanque lleno

K

Sensor de medio tanque

L

Interruptor de pared

M

Marco

D

C

K

E

H

G

A

I

H

J

F

C1

B1

L

K4

K1
