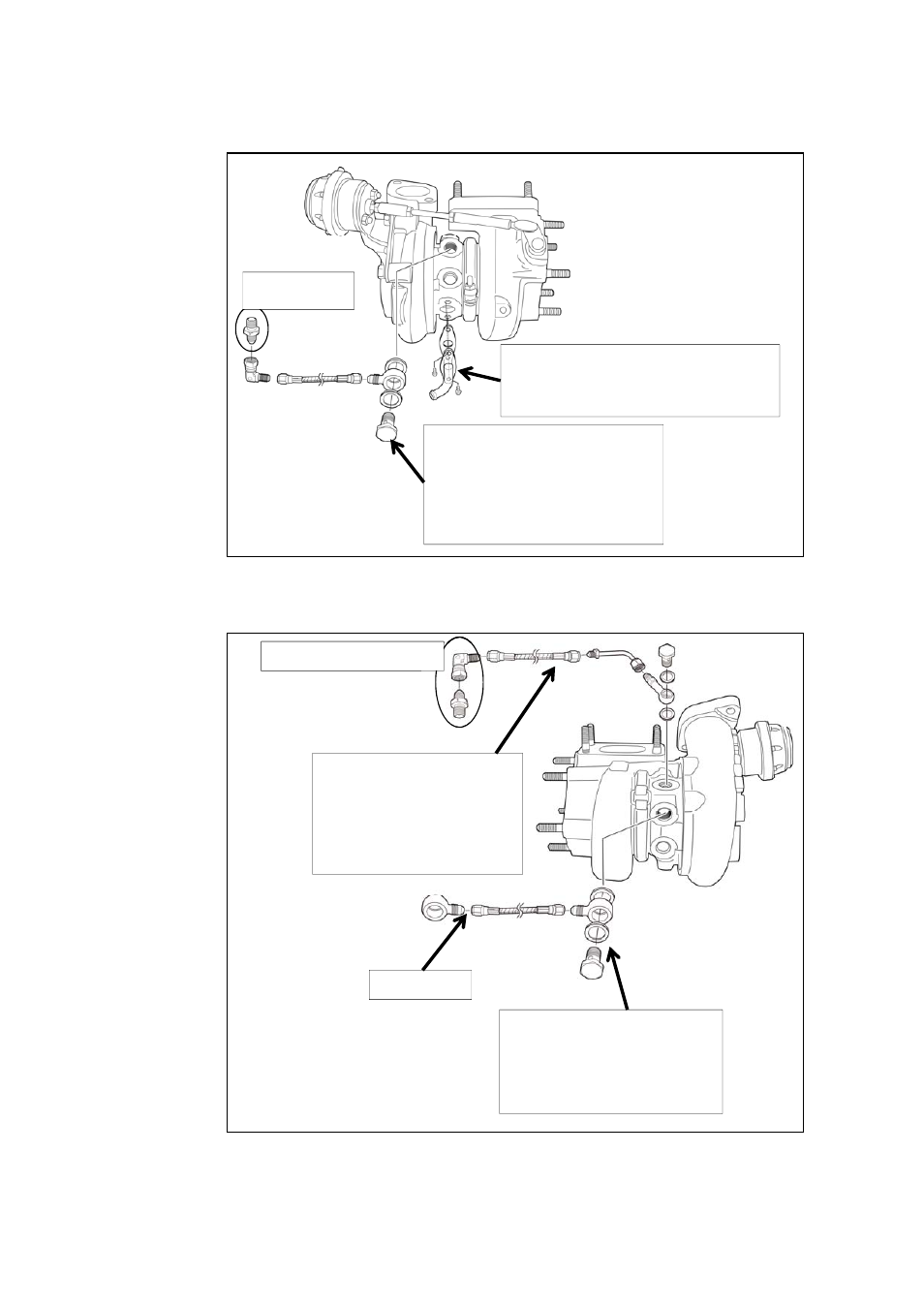

4.フロント側ターボチャージャーへの交換部品の取り付け
4-1 オイルリターンパイプ、ウォーターラインアウトレットホースの取り付け
4-2 ウォーターインレットホース、オイルインレットホースの取り付け
フロントオイルリターン
・オイルリターンガスケット(部品番号⑦-4)
・フロントオイルリターンパイプ(部品番号⑦-1)
・ボルト×2(部品番号⑦-3) [T=9N・m (0.9kgm)]
フロントウォーターラインアウトレット
・銅ワッシャー×2(部品番号④-2)
・バンジョー(部品番号④-3)
・バンジョーボルト(部品番号④-1)
[T=31.4N・m (3.2kgm)]
・ホース(部品番号④-4)
・エルボー(部品番号④-5)
3-1でエンジンに取り付け済み
3-3でエンジンに
取り付け済み
9
フロントオイルインレット
・銅ワッシャー×2(部品番号⑤-2)
・バンジョー(部品番号⑤-3)
・バンジョーボルト(部品番号⑤-1)
[T=31.4N・m (3.2kgm)]
・エルボー(部品番号⑤-4)
・ホース(部品番号⑤-5)
3-1でエンジンに取り付け済み
フロントウォーターインレット
・銅ワッシャー×2(部品番号②-2)
・バンジョー×2(部品番号②-3)
・バンジョーボルト(部品番号②-1)
[T=31.4N・m (3.2kgm)]
・ホース(部品番号②-4)
仮止めとする
9
