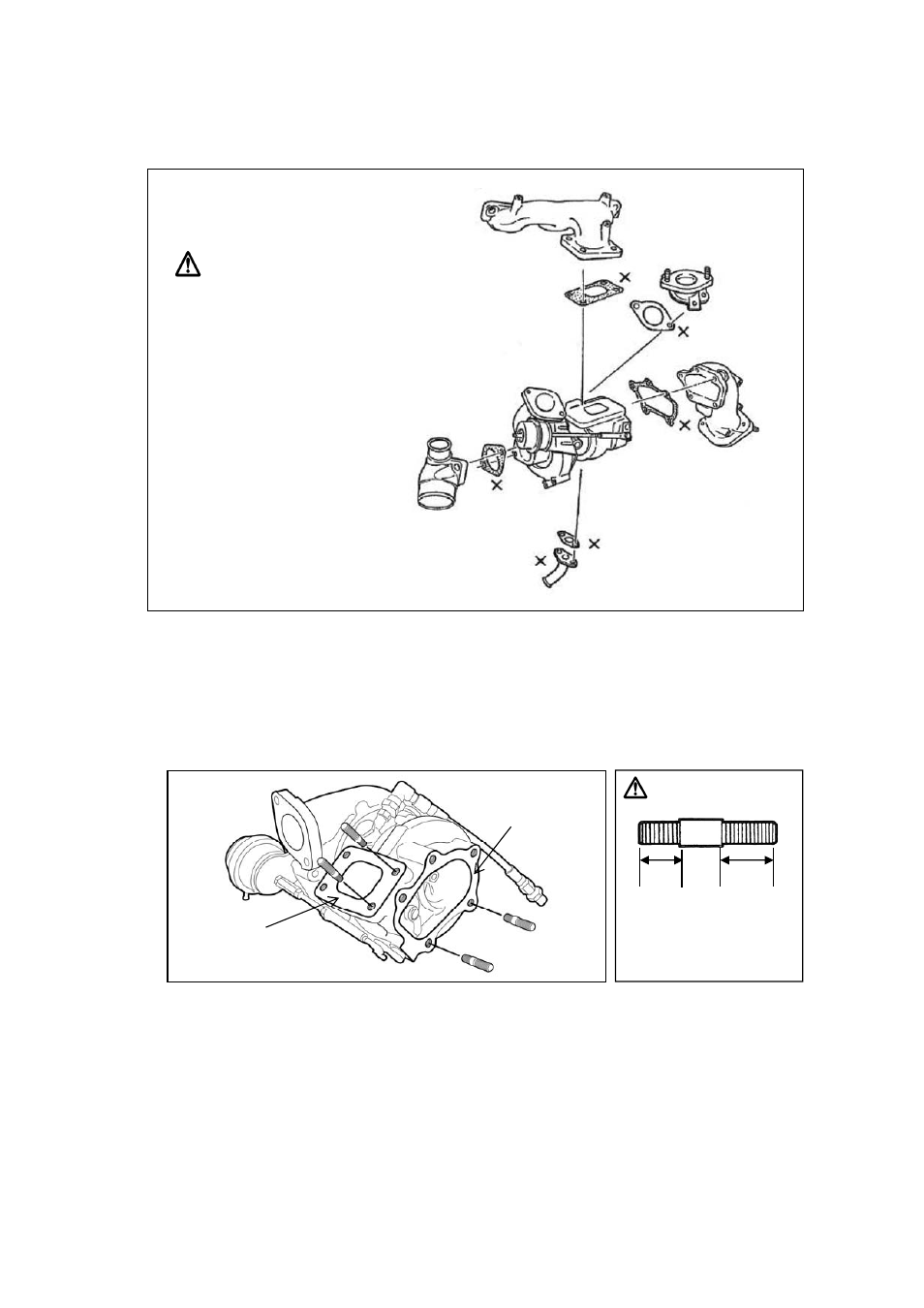

1.ノーマルタービンの取り外し

バッテリーのマイナス端子を取り外し、周辺装置およびノーマルタービンを整備要領書を参照し取り外してください。
尚、その際下図において×で記した箇所においては再使用を行わない。

再使用する部品は取り外し時に
破損させないように注意してください。

注意

(×印は再使用しない部品)

6

2.スタッドボルトの取り付け

(1)

スタッドボルトの取付

ARMSタービンにスタッドボルト(部品番号⑧-6)を取り付ける。



※短い方がタービン側。
※取り付けにはダブルナットを

使用してください。

※ナットを取り外す時、ボルトが

動かないよう注意する。

スタッドボルトの

向きに注意

4本

5本

6
